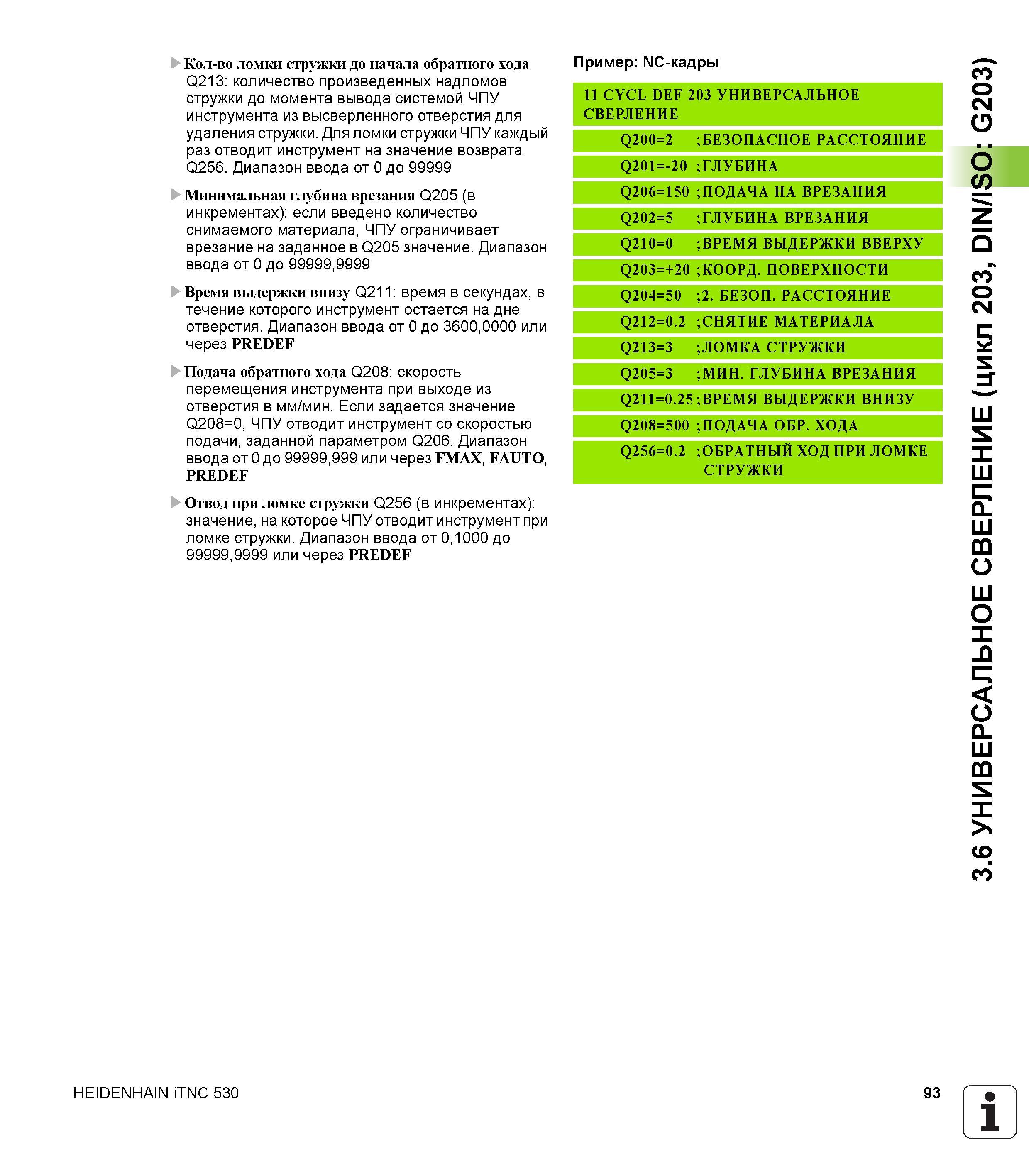

Кол-во ломки стружки до начала обратного хода Q213 количество произведенных надломов стружки до момента вывода системой ЧПУ инструмента из высверленного отверстия для удаления стружки. Для ломки стружки ЧПУ каждый раз отводит инструмент на значение возврата Q256. Диапазон ввода от 0 до 99999 Минимальная глубина врезания Q205 (в инкрементах) если введено количество снимаемого материала, ЧПУ ограничивает врезание на заданное в Q205 значение. Диапазон ввода от 0 до 99999,9999 Время выдержки внизу Q211 время в секундах, в течение которого инструмент остается на дне отверстия. Диапазон ввода от 0 до 3600,0000 или через PREDEF Подача обратного хода Q208 скорость перемещения инструмента при выходе из отверстия в мм/мин. Если задается значение Q208=0, ЧПУ отводит инструмент со скоростью подачи, заданной параметром Q206. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO, PREDEF Отвод при ломке стружки Q256 (в инкрементах) значение, на которое ЧПУ отводит инструмент при ломке стружки. Диапазон ввода от 0,1000 до 99999,9999 или через PREDEF Пример NC-кадры 11 CYCL DEF 203 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-20 ГЛУБИНА Q206=150 ПОДАЧА НА ВРЕЗАНИЯ Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q210=0 ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ Q203=+20 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТОЯНИЕ Q212=0.2 СНЯТИЕ МАТЕРИАЛА Q213=3 ЛОМКА СТРУЖКИ Q205=3 МИН. ГЛУБИНА ВРЕЗАНИЯ Q211=0.25 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q208=500 ПОДАЧА ОБР. ХОДА Q256=0.2 ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ СТРУЖКИ HEIDENHAIN iTNC 530 93 1 _' 3.6 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл 203, DIN/ISO G203)
