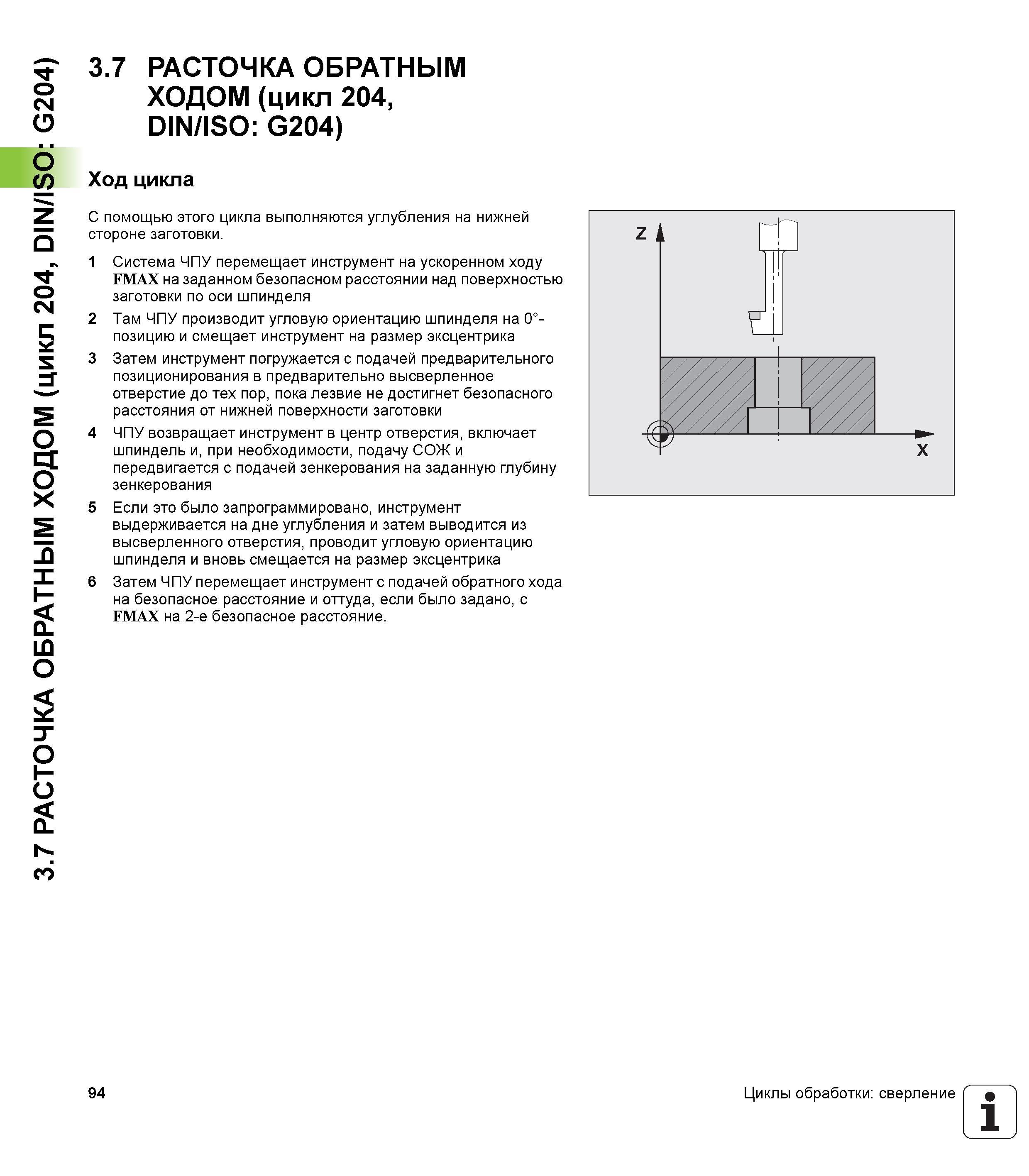

3.7 РАСТОЧКА ОБРАТНЫМ ХОДОМ (цикл 204, DIN/ISO G204) 3.7 РАСТОЧКА ОБРАТНЫМ ХОДОМ (цикл 204, DIN/ISO G204) Ход цикла С помощью этого цикла выполняются углубления на нижней стороне заготовки. 1 Система ЧПУ перемещает инструмент на ускоренном ходу FMAX на заданном безопасном расстоянии над поверхностью заготовки по оси шпинделя 2 Там ЧПУ производит угловую ориентацию шпинделя на 0°-позицию и смещает инструмент на размер эксцентрика 3 Затем инструмент погружается с подачей предварительного позиционирования в предварительно высверленное отверстие до тех пор, пока лезвие не достигнет безопасного расстояния от нижней поверхности заготовки 4 ЧПУ возвращает инструмент в центр отверстия, включает шпиндель и, при необходимости, подачу СОЖ и передвигается с подачей зенкерования на заданную глубину зенкерования 5 Если это было запрограммировано, инструмент выдерживается на дне углубления и затем выводится из высверленного отверстия, проводит угловую ориентацию шпинделя и вновь смещается на размер эксцентрика 6 Затем ЧПУ перемещает инструмент с подачей обратного хода на безопасное расстояние и оттуда, если было задано, с FMAX на 2-е безопасное расстояние. 94 Циклы обработки сверление 1
