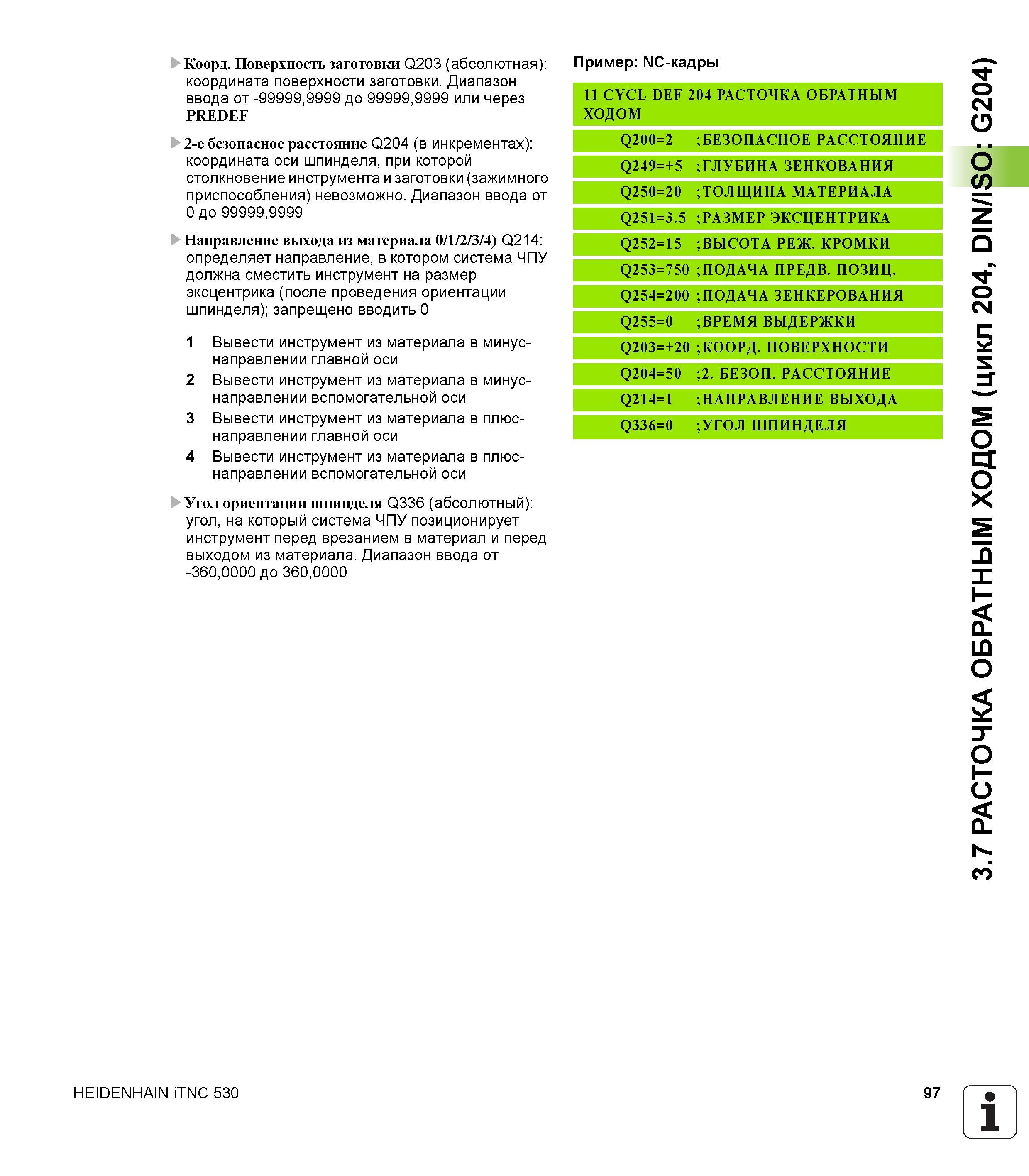

97 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.97

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 97 0097 Lab2u

Коорд. Поверхность заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF 2-е безопасное расстояние Q204 (в инкрементах) координата оси шпинделя, при которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от 0 до 99999,9999 Направление выхода из материала 0/1/2/3/4) Q214 определяет направление, в котором система ЧПУ должна сместить инструмент на размер эксцентрика(после проведения ориентации шпинделя); запрещено вводить 0 1 Вывести инструмент из материала в минус-направлении главной оси 2 Вывести инструмент из материала в минус-направлении вспомогательной оси 3 Вывести инструмент из материала в плюс-направлении главной оси 4 Вывести инструмент из материала в плюс-направлении вспомогательной оси Угол ориентации шпинделя Q336 (абсолютный) угол, на который система ЧПУ позиционирует инструмент перед врезанием в материал и перед выходом из материала. Диапазон ввода от -360,0000 до 360,0000 Пример NC-кадры 11 CYCL DEF 204 РАСТОЧКА ОБРАТНЫМ ХОДОМ Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q249=+5 ;ГЛУБИНА ЗЕНКОВАНИЯ Q250=20 ;ТОЛЩИНА МАТЕРИАЛА Q251=3.5 ;РАЗМЕР ЭКСЦЕНТРИКА Q252=15 ;ВЫСОТА РЕЖ. КРОМКИ Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q254=200 ;ПОДАЧА ЗЕНКЕРОВАНИЯ Q255=0 ;ВРЕМЯ ВЫДЕРЖКИ Q 2 О 3 = + 2 О И Т С О Н Х Р Е В О П ч Р О О ;К Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q214=1 ;НАПРАВЛЕНИЕ ВЫХОДА Q336=0 ;УГОЛ ШПИНДЕЛЯ HEIDENHAIN iTNC 530 97 1 _' 3.7 РАСТОЧКА ОБРАТНЫМ ХОДОМ (цикл 204, DIN/ISO G204)
