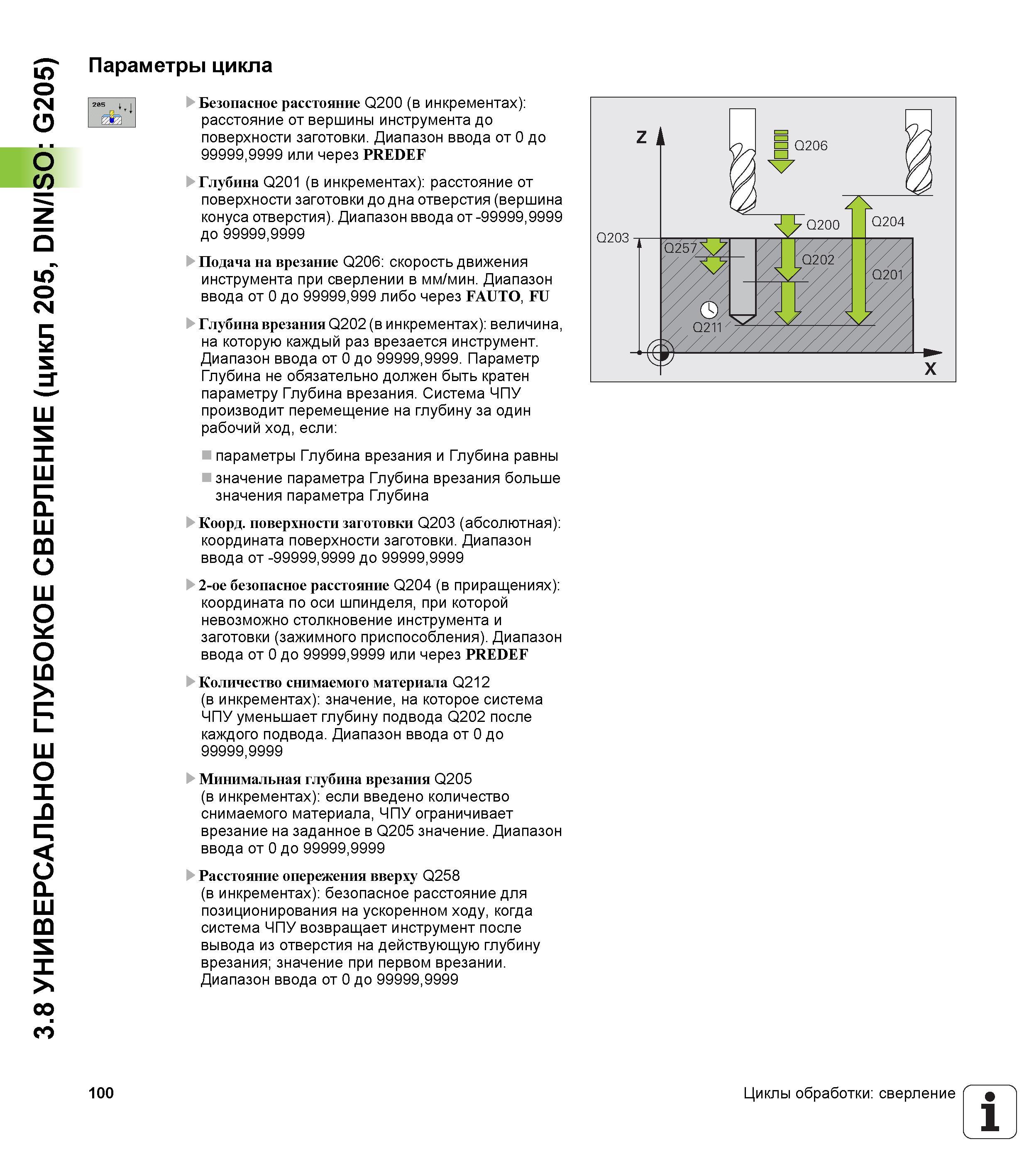

3.8 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ СВЕРЛЕНИЕ (цикл 205, DIN/ISO G205) Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 или через PREDEF Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия (вершина конуса отверстия). Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q206 скорость движения инструмента при сверлении в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Глубина врезания Q202 (в инкрементах) величина, на которую каждый раз врезается инструмент. Диапазон ввода от 0 до 99999,9999. Параметр Глубина не обязательно должен быть кратен параметру Глубина врезания. Система ЧПУ производит перемещение на глубину за один рабочий ход, если параметры Глубина врезания и Глубина равны значение параметра Глубина врезания больше значения параметра Глубина Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Количество снимаемого материала Q212 (в инкрементах) значение, на которое система ЧПУ уменьшает глубину подвода Q202 после каждого подвода. Диапазон ввода от 0 до 99999.9999 Минимальная глубина врезания Q205 (в инкрементах) если введено количество снимаемого материала, чПу ограничивает врезание на заданное в Q205 значение. Диапазон ввода от 0 до 99999,9999 Расстояние опережения вверху Q258 (в инкрементах) безопасное расстояние для позиционирования на ускоренном ходу, когда система чПу возвращает инструмент после вывода из отверстия на действующую глубину врезания; значение при первом врезании. Диапазон ввода от 0 до 99999,9999 100 Циклы обработки сверление 1
