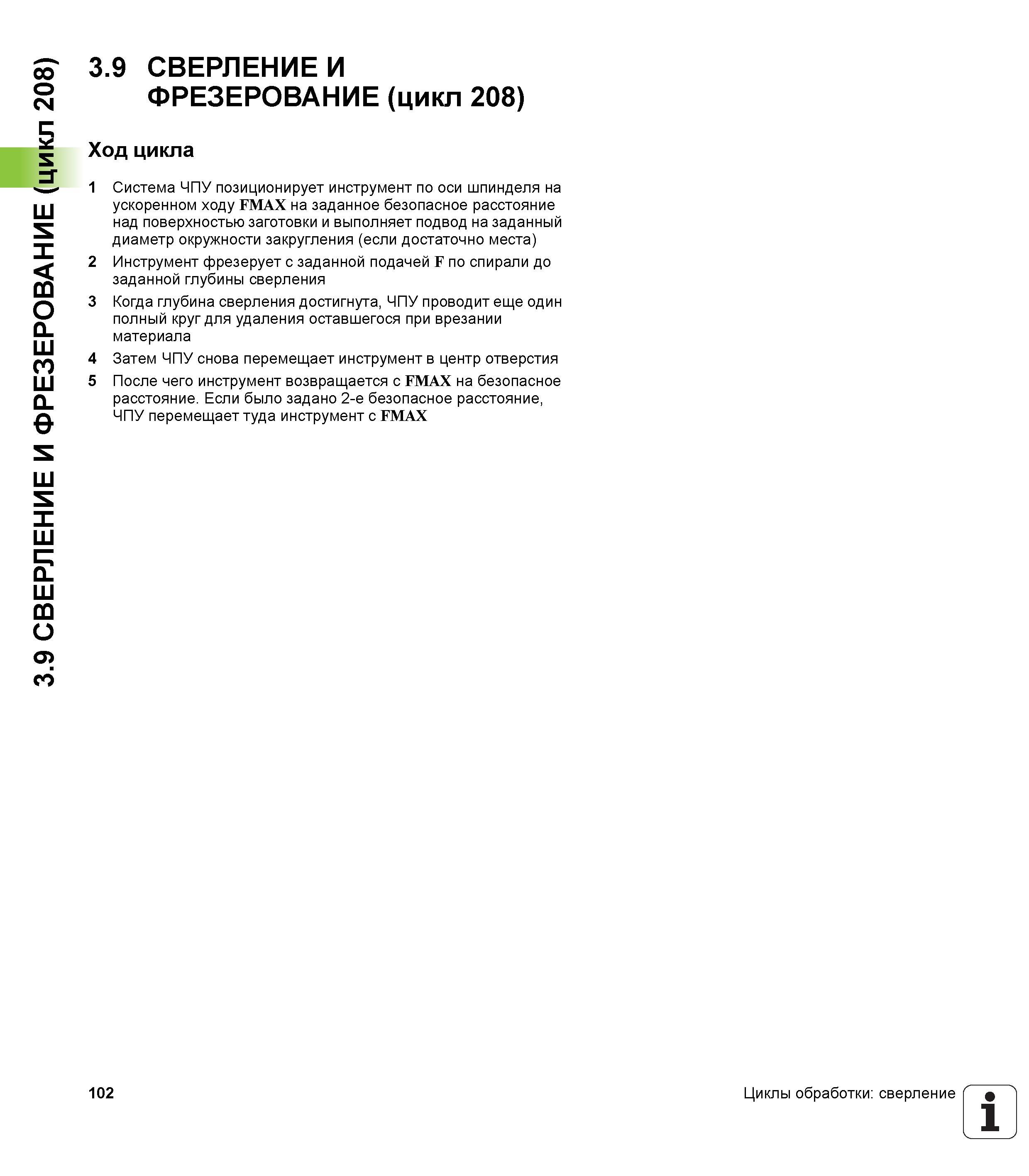

3.9 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ (цикл 208) 3.9 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ (цикл 208) Ход цикла 1 Система ЧПУ позиционирует инструмент по оси шпинделя на ускоренном ходу FMAX на заданное безопасное расстояние над поверхностью заготовки и выполняет подвод на заданный диаметр окружности закругления (если достаточно места) 2 Инструмент фрезерует с заданной подачей F по спирали до заданной глубины сверления 3 Когда глубина сверления достигнута, ЧПУ проводит еще один полный круг для удаления оставшегося при врезании материала 4 Затем ЧПУ снова перемещает инструмент в центр отверстия 5 После чего инструмент возвращается с FMAX на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает туда инструмент с FMAX 102 Циклы обработки сверление 1 _'
