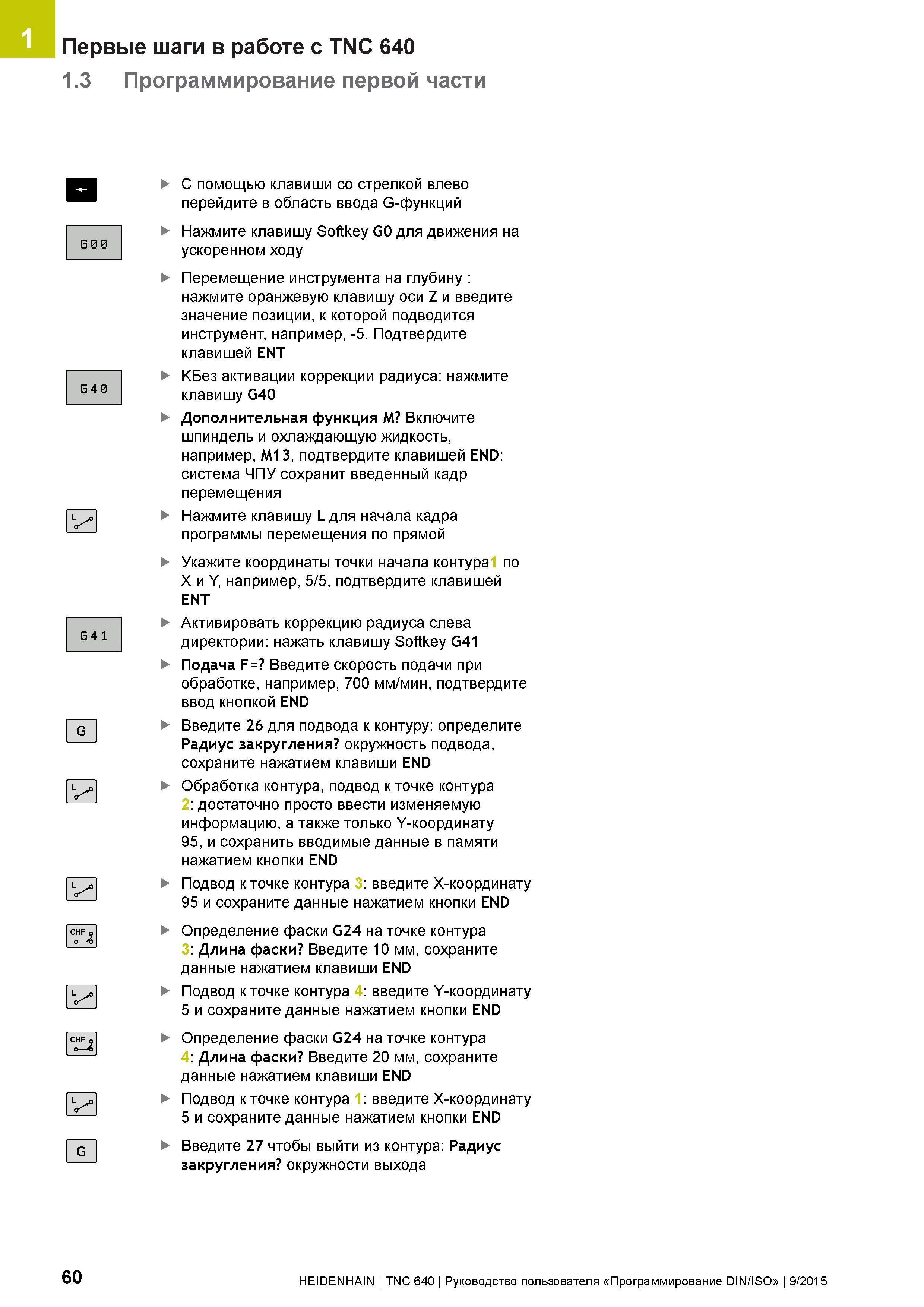

Первые шаги в работе с TNC 640 1.3 Программирование первой части G 0 О G 4 0 G 4 1 С помощью клавиши со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Перемещение инструмента на глубину : нажмите оранжевую клавишу оси Z и введите значение позиции, к которой подводится инструмент, например, -5. Подтвердите клавишей ENT ез активации коррекции радиуса: нажмите клавишу G40 Дополнительная функция M Включите шпиндель и охлаждающую жидкость, например, M13, подтвердите клавишей END: система ЧПУ сохранит введенный кадр перемещения l oI Нажмите клавишу L для начала кадра программы перемещения по прямой Укажите координаты точки начала контура по X и Y, например, 5/5, подтвердите клавишей ENT Активировать коррекцию радиуса слева _ директории: нажать клавишу Softkey G41 Подача F= Введите скорость подачи при обработке, например, 700 мм/мин, подтвердите ввод кнопкой END G Введите 26 для подвода к контуру: определите - Радиус закругления окружность подвода, сохраните нажатием клавиши END lJ Обработка контура, подвод к точке контура - 2: достаточно просто ввести изменяемую информацию, а также только Y-координату 95, и сохранить вводимые данные в памяти нажатием кнопки END lJ Подвод к точке контура 3: введите X-координату - 95 и сохраните данные нажатием кнопки END chf I Определение фаски G24 на точке контура - 3: Длина фаски Введите 10 мм, сохраните данные нажатием клавиши END lJ Подвод к точке контура 4: введите Y-координату - 5 и сохраните данные нажатием кнопки END CHF Определение фаски G24 на точке контура - 4: Длина фаски Введите 20 мм, сохраните данные нажатием клавиши END T TI Подвод к точке контура 1: введите X-координату - 5 и сохраните данные нажатием кнопки END G Введите 27 чтобы выйти из контура: Радиус - закругления окружности выхода 60 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
