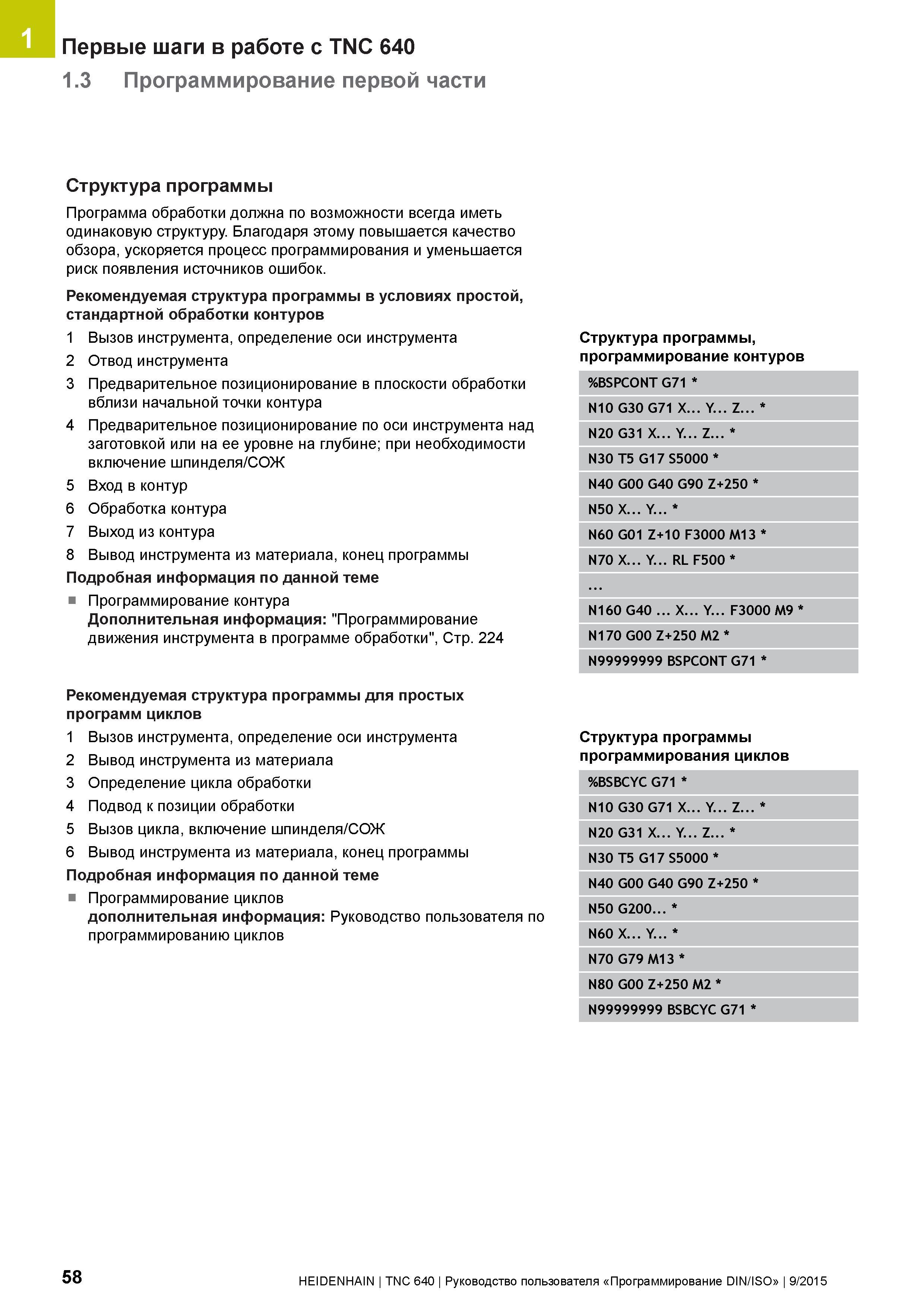

1 Первые шаги в работе с TNC 640 1.3 Программирование первой части Структура программы Программа обработки должна по возможности всегда иметь одинаковую структуру. Благодаря этому повышается качество обзора, ускоряется процесс программирования и уменьшается риск появления источников ошибок. Рекомендуемая структура программы в условиях простой, стандартной обработки контуров 1 Вызов инструмента, определение оси инструмента 2 Отвод инструмента 3 Предварительное позиционирование в плоскости обработки вблизи начальной точки контура 4 Предварительное позиционирование по оси инструмента над заготовкой или на ее уровне на глубине; при необходимости включение шпинделя/СОЖ 5 Вход в контур 6 Обработка контура 7 Выход из контура 8 Вывод инструмента из материала, конец программы Подробная информация по данной теме Программирование контура Дополнительная информация: "Программирование движения инструмента в программе обработки", Стр. 224 Структура программы, программирование контуров %BSPCONT G71 N10 G30 G71 X... Y... Z... N20 G31 X... Y... Z... N30 T5 G17 S5000 N40 G00 G40 G90 Z+250 N50 X... Y... N60 G01 Z+10 F3000 M13 N70 X... Y... RL F500 N160 G40 ... X... Y... F3000 M9 N170 G00 Z+250 M2 N99999999 BSPCONT G71 Рекомендуемая структура программы для простых программ циклов 1 Вызов инструмента, определение оси инструмента 2 Вывод инструмента из материала 3 Определение цикла обработки 4 Подвод к позиции обработки 5 Вызов цикла, включение шпинделя/СОЖ 6 Вывод инструмента из материала, конец программы Подробная информация по данной теме Программирование циклов дополнительная информация: Руководство пользователя по программированию циклов Структура программы программирования циклов %BSBCYC G71 N10 G30 G71 X... Y... Z... N20 G31 X... Y... Z... N30 T5 G17 S5000 N40 G00 G40 G90 Z+250 N50 G200... N60 X... Y... N70 G79 M13 N80 G00 Z+250 M2 N99999999 BSBCYC G71 58 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
