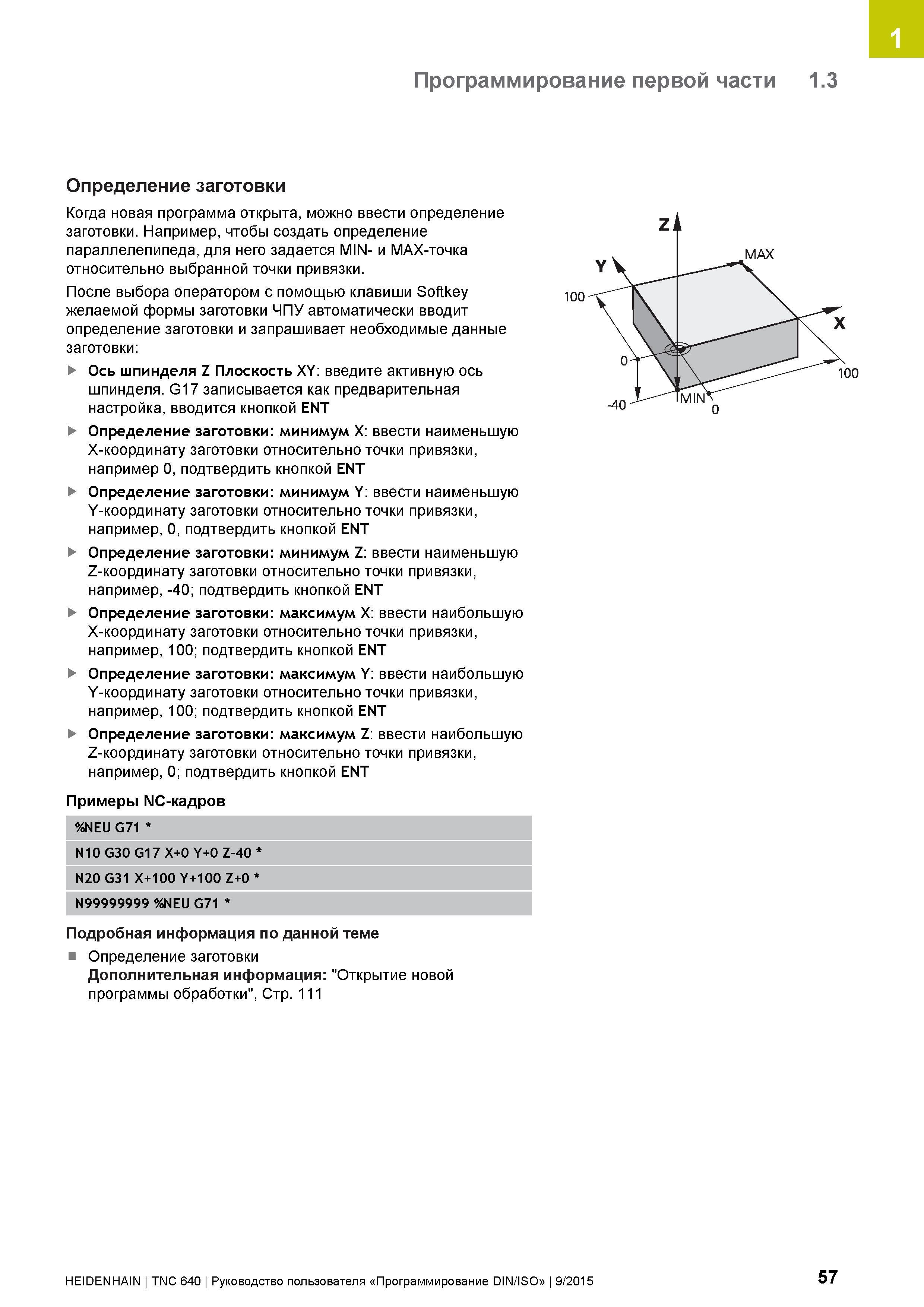

1 Программирование первой части 1.3 Определение заготовки Когда новая программа открыта, можно ввести определение заготовки. Например, чтобы создать определение параллелепипеда, для него задается MIN- и MAX-точка относительно выбранной точки привязки. После выбора оператором с помощью клавиши Softkey желаемой формы заготовки ЧПУ автоматически вводит определение заготовки и запрашивает необходимые данные заготовки: Ось шпинделя Z Плоскость XY: введите активную ось шпинделя. G17 записывается как предварительная настройка, вводится кнопкой ENT Определение заготовки: минимум X: ввести наименьшую X-координату заготовки относительно точки привязки, например 0, подтвердить кнопкой ENT Определение заготовки: минимум Y: ввести наименьшую Y-координату заготовки относительно точки привязки, например, 0, подтвердить кнопкой ENT Определение заготовки: минимум Z: ввести наименьшую Z-координату заготовки относительно точки привязки, например, -40; подтвердить кнопкой ENT Определение заготовки: максимум X: ввести наибольшую X-координату заготовки относительно точки привязки, например, 100; подтвердить кнопкой ENT Определение заготовки: максимум Y: ввести наибольшую Y-координату заготовки относительно точки привязки, например, 100; подтвердить кнопкой ENT Определение заготовки: максимум Z: ввести наибольшую Z-координату заготовки относительно точки привязки, например, 0; подтвердить кнопкой ENT Примеры NC-кадров %NEU G71 N10 G30 G17 X+0 Y+0 Z-40 N20 G31 X+100 Y+100 Z+0 N99999999 %NEU G71 Подробная информация по данной теме Определение заготовки Дополнительная информация: "Открытие новой программы обработки", Стр. 111 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 57
