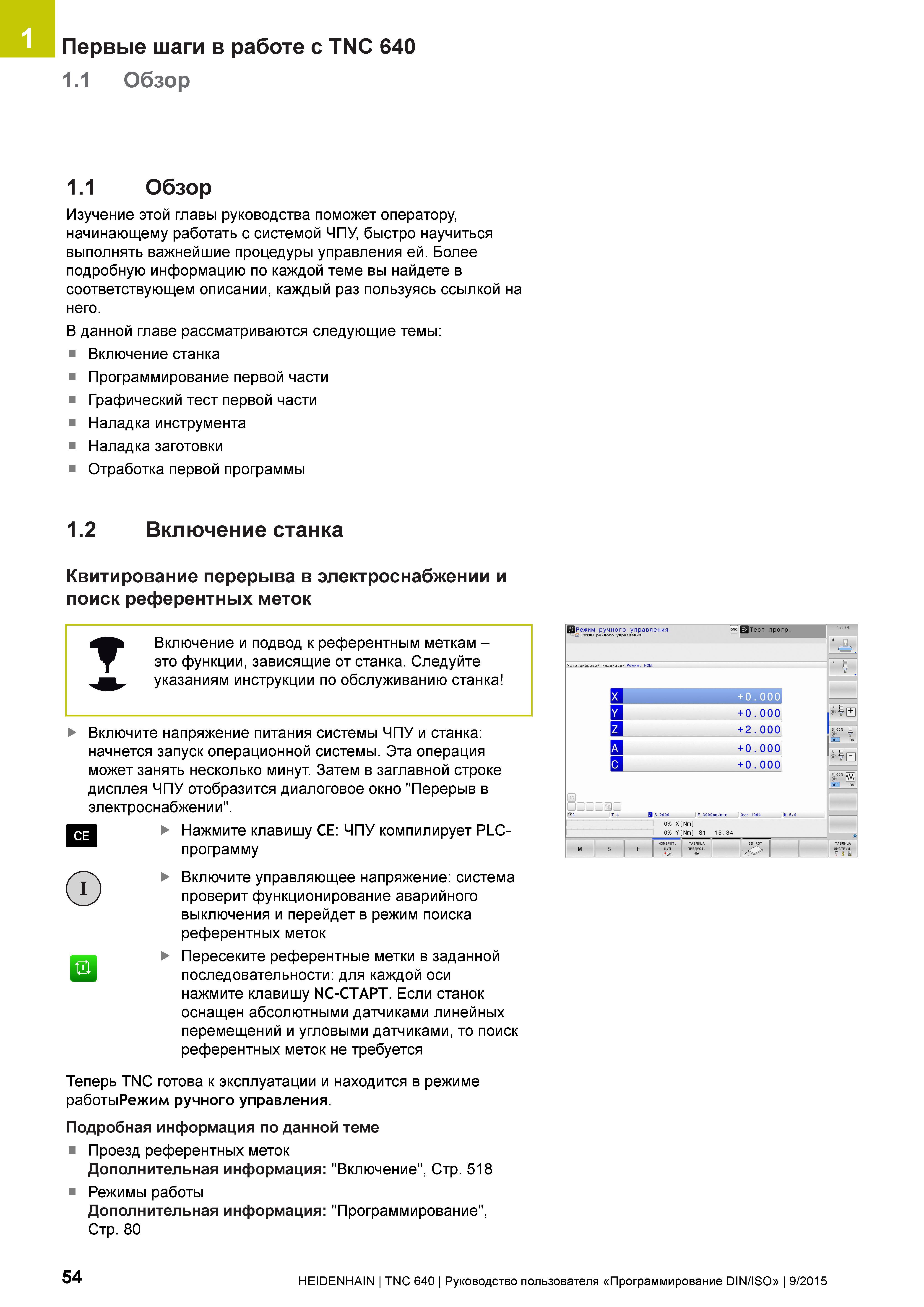

1 Первые шаги в работе с TNC 640 1.1 Обзор 1.1 Обзор Изучение этой главы руководства поможет оператору, начинающему работать с системой ЧПУ, быстро научиться выполнять важнейшие процедуры управления ей. Более подробную информацию по каждой теме вы найдете в соответствующем описании, каждый раз пользуясь ссылкой на него. В данной главе рассматриваются следующие темы: Включение станка Программирование первой части Графический тест первой части Наладка инструмента Наладка заготовки Отработка первой программы 1.2 Включение станка Квитирование перерыва в электроснабжении и поиск референтных меток Включение и подвод к референтным меткам -это функции, зависящие от станка. Следуйте указаниям инструкции по обслуживанию станка Включите напряжение питания системы ЧПУ и станка: начнется запуск операционной системы. Эта операция может занять несколько минут. Затем в заглавной строке дисплея ЧПУ отобразится диалоговое окно "Перерыв в электроснабжении". ДД Нажмите клавишу CE: ЧПУ компилирует PLC- программу Включите управляющее напряжение: система проверит функционирование аварийного выключения и перейдет в режим поиска референтных меток Пересеките референтные метки в заданной IBS последовательности: для каждой оси нажмите клавишу NC-CTAPT. Если станок оснащен абсолютными датчиками линейных перемещений и угловыми датчиками, то поиск референтных меток не требуется Теперь TNC готова к эксплуатации и находится в режиме работыРежим ручного управления. Подробная информация по данной теме Проезд референтных меток Дополнительная информация: "Включение", Стр. 518 Режимы работы Дополнительная информация: "Программирование", Стр. 80 ДИРежим ручного управления 0Тест прогр. 15:34 r±J Is H Нх +0.000И +0.000 о о о см + га lie I +0.000 +0.000 s nM Н ЯП иШ off on 0% X Nm 0% Y Nm S1 15:34 tel „ s F jvn ПРТ. \Щ ШШ ТАБЛИЦА тТв 54 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
