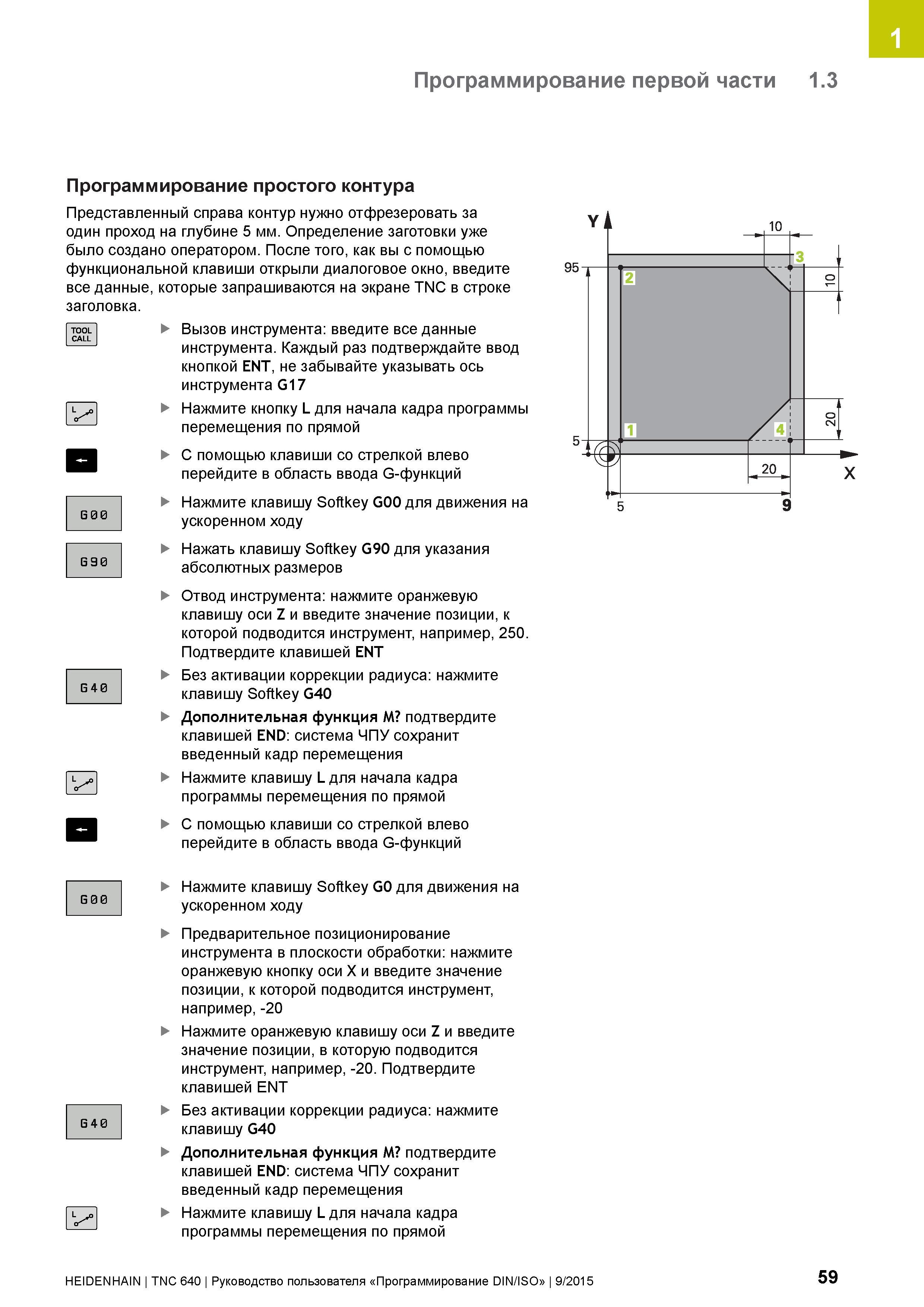

1 Программирование первой части 1.3 Программирование простого контура Представленный справа контур нужно отфрезеровать за один проход на глубине 5 мм. Определение заготовки уже было создано оператором. После того, как вы с помощью функциональной клавиши открыли диалоговое окно, введите все данные, которые запрашиваются на экране TNC в строке заголовка. TOOL CALL L ° Б 0 8 БЭО G 4 0 L ° Вызов инструмента: введите все данные инструмента. Каждый раз подтверждайте ввод кнопкой ENT, не забывайте указывать ось инструмента G17 Нажмите кнопку L для начала кадра программы перемещения по прямой С помощью клавиши со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G00 для движения на ускоренном ходу Нажать клавишу Softkey G90 для указания абсолютных размеров Отвод инструмента: нажмите оранжевую клавишу оси Z и введите значение позиции, к которой подводится инструмент, например, 250. Подтвердите клавишей ENT Без активации коррекции радиуса: нажмите клавишу Softkey G40 Дополнительная функция M подтвердите клавишей END: система ЧПУ сохранит введенный кадр перемещения Нажмите клавишу L для начала кадра программы перемещения по прямой С помощью клавиши со стрелкой влево перейдите в область ввода G-функций G 0 0 Б 4 0 Нажмите клавишу Softkey G0 для движения на ускоренном ходу Предварительное позиционирование инструмента в плоскости обработки: нажмите оранжевую кнопку оси X и введите значение позиции, к которой подводится инструмент, например, -20 Нажмите оранжевую клавишу оси Z и введите значение позиции, в которую подводится инструмент, например, -20. Подтвердите клавишей ENT Без активации коррекции радиуса: нажмите клавишу G40 Дополнительная функция M подтвердите клавишей END: система ЧПУ сохранит введенный кадр перемещения Нажмите клавишу L для начала кадра программы перемещения по прямой HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 59
