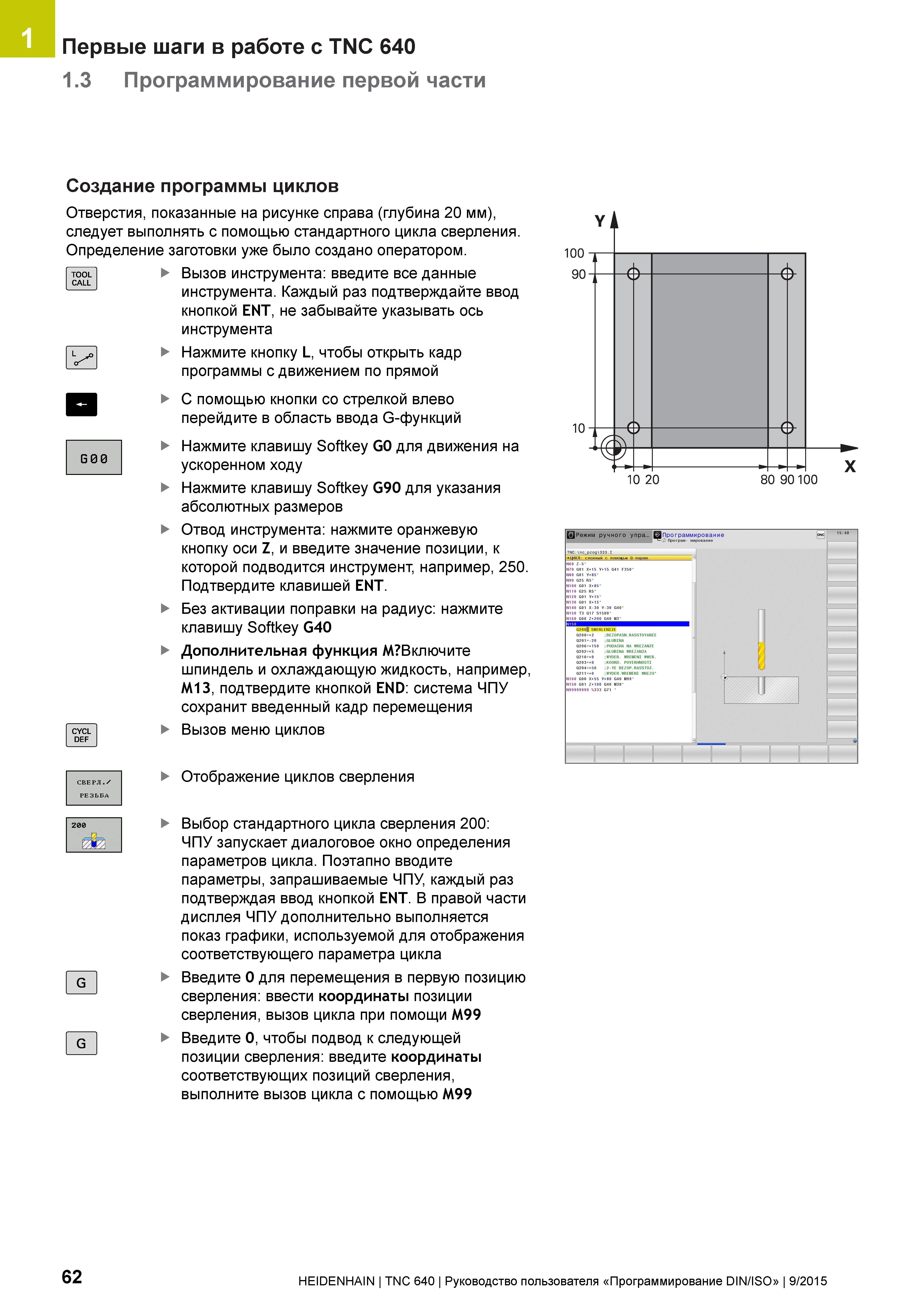

1 Первые шаги в работе с TNC 640 1.3 Программирование первой части TOOL CALL Создание программы циклов Отверстия, показанные на рисунке справа (глубина 20 мм), следует выполнять с помощью стандартного цикла сверления. Определение заготовки уже было создано оператором. Вызов инструмента: введите все данные инструмента. Каждый раз подтверждайте ввод кнопкой ENT, не забывайте указывать ось инструмента Нажмите кнопку L, чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Нажмите клавишу Softkey G90 для указания абсолютных размеров Отвод инструмента: нажмите оранжевую кнопку оси Z, и введите значение позиции, к которой подводится инструмент, например, 250. Подтвердите клавишей ENT. Без активации поправки на радиус: нажмите клавишу Softkey G40 Дополнительная функция М Включите шпиндель и охлаждающую жидкость, например, М13, подтвердите кнопкой END: система ЧПУ сохранит введенный кадр перемещения Вызов меню циклов G00 CYCL DEF СВЕРЛ./ РЕЗЬБА Отображение циклов сверления Выбор стандартного цикла сверления 200: ЧПУ запускает диалоговое окно определения параметров цикла. Поэтапно вводите параметры, запрашиваемые ЧПУ, каждый раз подтверждая ввод кнопкой ENT. В правой части дисплея ЧПУ дополнительно выполняется показ графики, используемой для отображения соответствующего параметра цикла Введите 0 для перемещения в первую позицию сверления: ввести координаты позиции сверления, вызов цикла при помощи М99 Введите 0, чтобы подвод к следующей позиции сверления: введите координаты соответствующих позиций сверления, выполните вызов цикла с помощью M99 YA 100 90 10 10 20 80 90100 62 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
