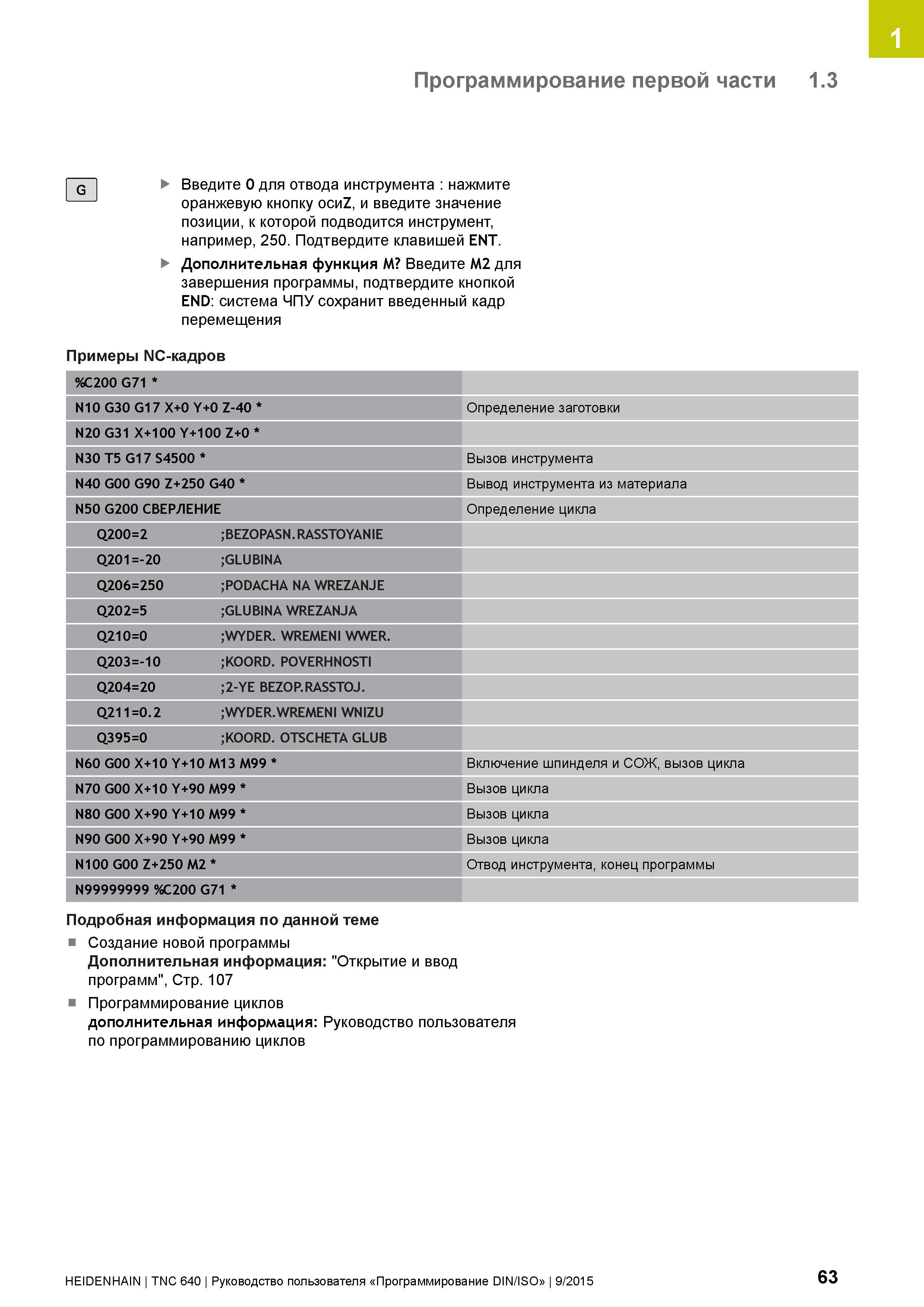

1 Программирование первой части 1.3 Введите 0 для отвода инструмента : нажмите оранжевую кнопку осиZ, и введите значение позиции, к которой подводится инструмент, например, 250. Подтвердите клавишей ENT. Дополнительная функция M Введите M2 для завершения программы, подтвердите кнопкой END: система ЧПУ сохранит введенный кадр перемещения Примеры NC-кадров %C200 G71 N10 G30 G17 X+0 Y+0 Z-40 Определение заготовки N20 G31 X+100 Y+100 Z+0 N30 T5 G17 S4500 Вызов инструмента N40 G00 G90 Z+250 G40 Вывод инструмента из материала N50 G200 СВЕРЛЕНИЕ Определение цикла Q200=2 ;BEZOPASN. RASSTOYANIE Q201=-20 ;GLUBINA Q206=250 ;PODACHA NA WREZANJE Q202=5 ;GLUBINA WREZANJA Q210=0 ;WYDER. WREMENI WWER. Q203=-10 ;KOORD. POVERHNOSTI Q204=20 ;2-YE BEZOP.RASSTOJ. Q211=0.2 ;WYDER.WREMENI WNIZU Q395=0 ;KOORD. OTSCHETA GLUB N60 G00 X+10 Y+10 M13 M99 Включение шпинделя и СОЖ, вызов цикла N70 G00 X+10 Y+90 M99 Вызов цикла N80 G00 X+90 Y+10 M99 Вызов цикла N90 G00 X+90 Y+90 M99 Вызов цикла N100 G00 Z+250 M2 Отвод инструмента, конец программы N99999999 %C200 G71 Подробная информация по данной теме Создание новой программы Дополнительная информация: "Открытие и ввод программ", Стр. 107 Программирование циклов дополнительная информация: Руководство пользователя по программированию циклов HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 63
