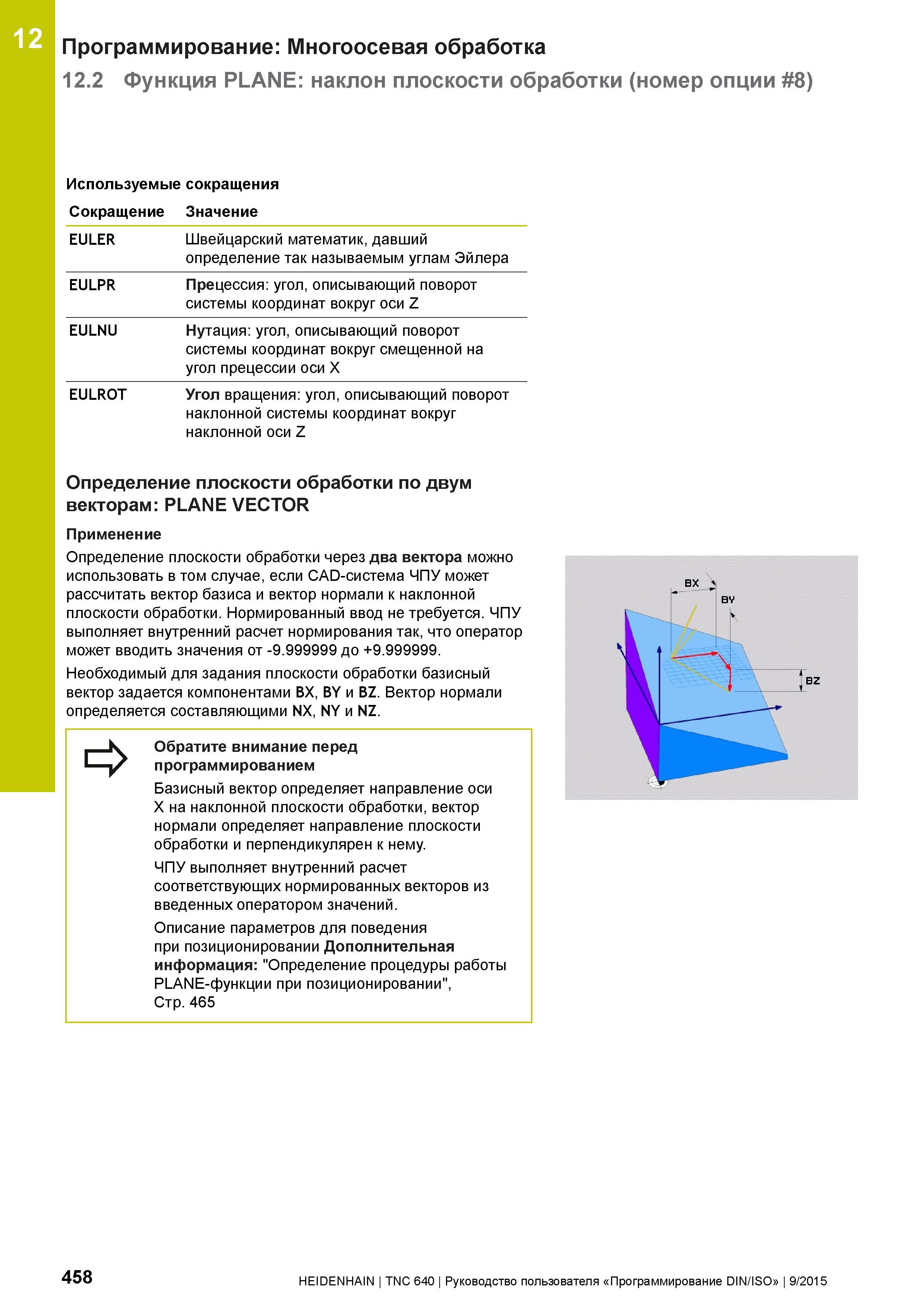

12 Программирование: Многоосевая обработка 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) Используемые сокращения Сокращение Значение EULER Швейцарский математик, давший определение так называемым углам Эйлера EULPR Прецессия: угол, описывающий поворот системы координат вокруг оси Z EULNU Нутация: угол, описывающий поворот системы координат вокруг смещенной на угол прецессии оси X EULROT Угол вращения: угол, описывающий поворот наклонной системы координат вокруг наклонной оси Z Определение плоскости обработки по двум векторам: PLANE VECTOR Применение Определение плоскости обработки через два вектора можно использовать в том случае, если CAD-система ЧПУ может рассчитать вектор базиса и вектор нормали к наклонной плоскости обработки. Нормированный ввод не требуется. ЧПУ выполняет внутренний расчет нормирования так, что оператор может вводить значения от -9.999999 до +9.999999. Необходимый для задания плоскости обработки базисный вектор задается компонентами BX, BY и BZ. Вектор нормали определяется составляющими NX, NY и NZ. k Обратите внимание перед I у программированием Базисный вектор определяет направление оси X на наклонной плоскости обработки, вектор нормали определяет направление плоскости обработки и перпендикулярен к нему. ЧПУ выполняет внутренний расчет соответствующих нормированных векторов из введенных оператором значений. Описание параметров для поведения при позиционировании Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 458 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
