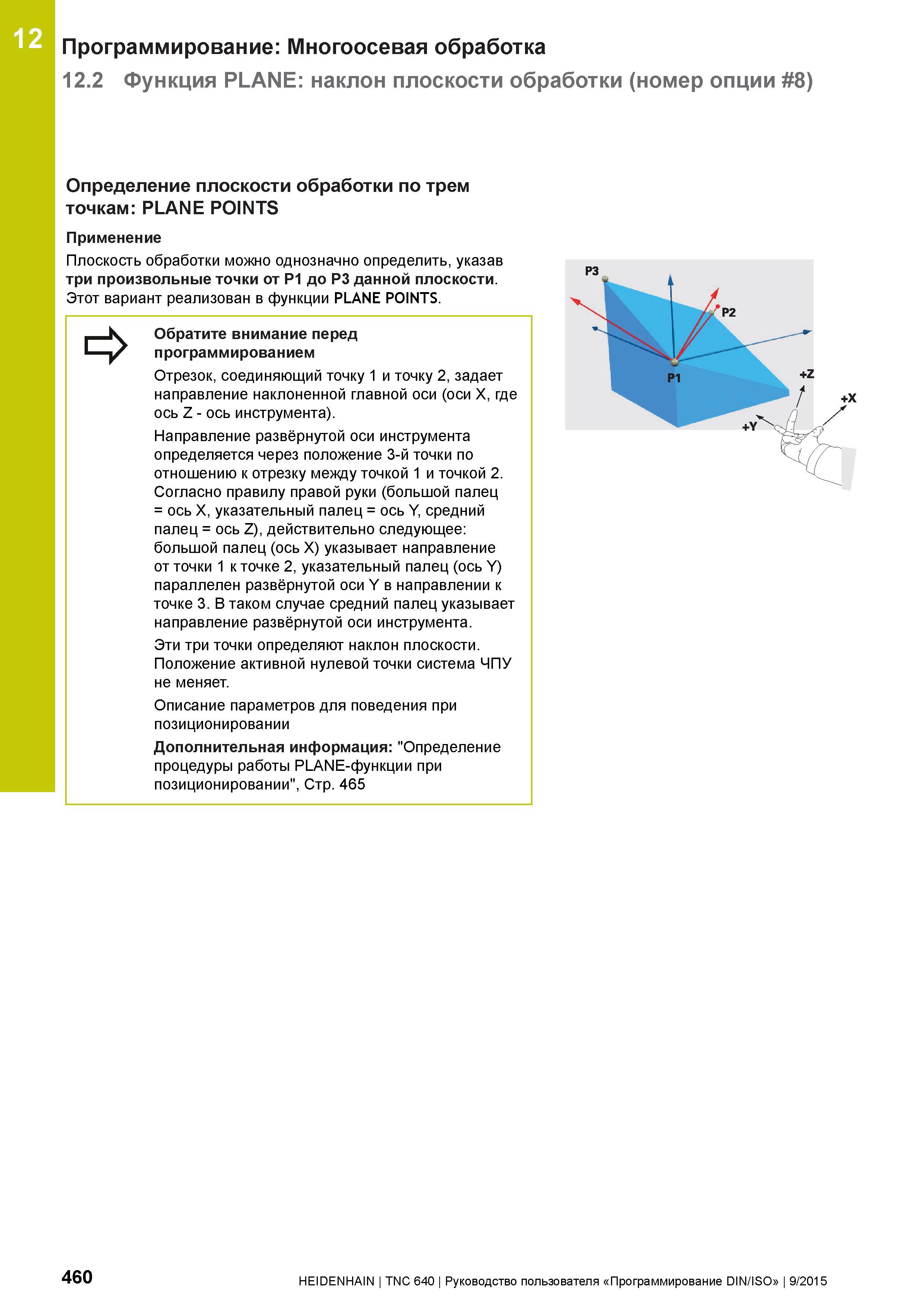

Программирование: Многоосевая обработка 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) 12 Определение плоскости обработки по трем точкам: PLANE POINTS Применение Плоскость обработки можно однозначно определить, указав три произвольные точки от P1 до P3 данной плоскости. Этот вариант реализован в функции PLANE POINTS. => Обратите внимание перед программированием Отрезок, соединяющий точку 1 и точку 2, задает направление наклоненной главной оси (оси X, где ось Z - ось инструмента). Направление развёрнутой оси инструмента определяется через положение 3-й точки по отношению к отрезку между точкой 1 и точкой 2. Согласно правилу правой руки (большой палец = ось X, указательный палец = ось Y, средний палец = ось Z), действительно следующее: большой палец (ось X) указывает направление от точки 1 к точке 2, указательный палец (ось Y) параллелен развёрнутой оси Y в направлении к точке 3. В таком случае средний палец указывает направление развёрнутой оси инструмента. Эти три точки определяют наклон плоскости. Положение активной нулевой точки система ЧПУ не меняет. Описание параметров для поведения при позиционировании Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 460 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
