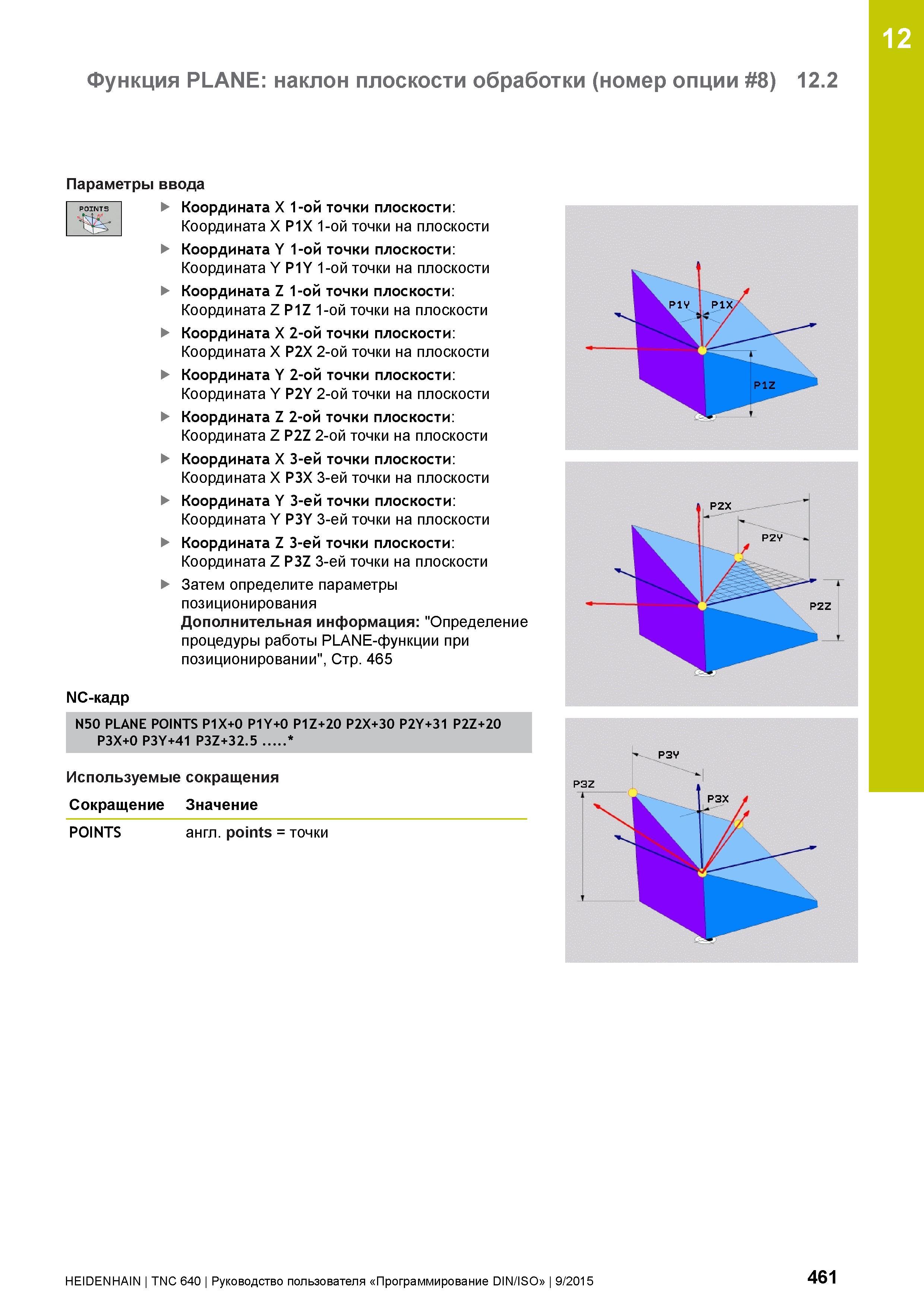

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 Параметры ввода Координата X 1-ой точки плоскости: Координата X P1X 1-ой точки на плоскости Координата Y 1-ой точки плоскости: Координата Y P1Y 1-ой точки на плоскости Координата Z 1-ой точки плоскости: Координата Z P1Z 1-ой точки на плоскости Координата X 2-ой точки плоскости: Координата X P2X 2-ой точки на плоскости Координата Y 2-ой точки плоскости: Координата Y P2Y 2-ой точки на плоскости Координата Z 2-ой точки плоскости: Координата Z P2Z 2-ой точки на плоскости Координата X 3-ей точки плоскости: Координата X P3X 3-ей точки на плоскости Координата Y 3-ей точки плоскости: Координата Y P3Y 3-ей точки на плоскости Координата Z 3-ей точки плоскости: Координата Z P3Z 3-ей точки на плоскости Затем определите параметры позиционирования Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 NC-кадр N50 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X+0 P3Y+41 P3Z+32.5 .. Используемые сокращения Сокращение Значение POINTS англ. points = точки HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 461
