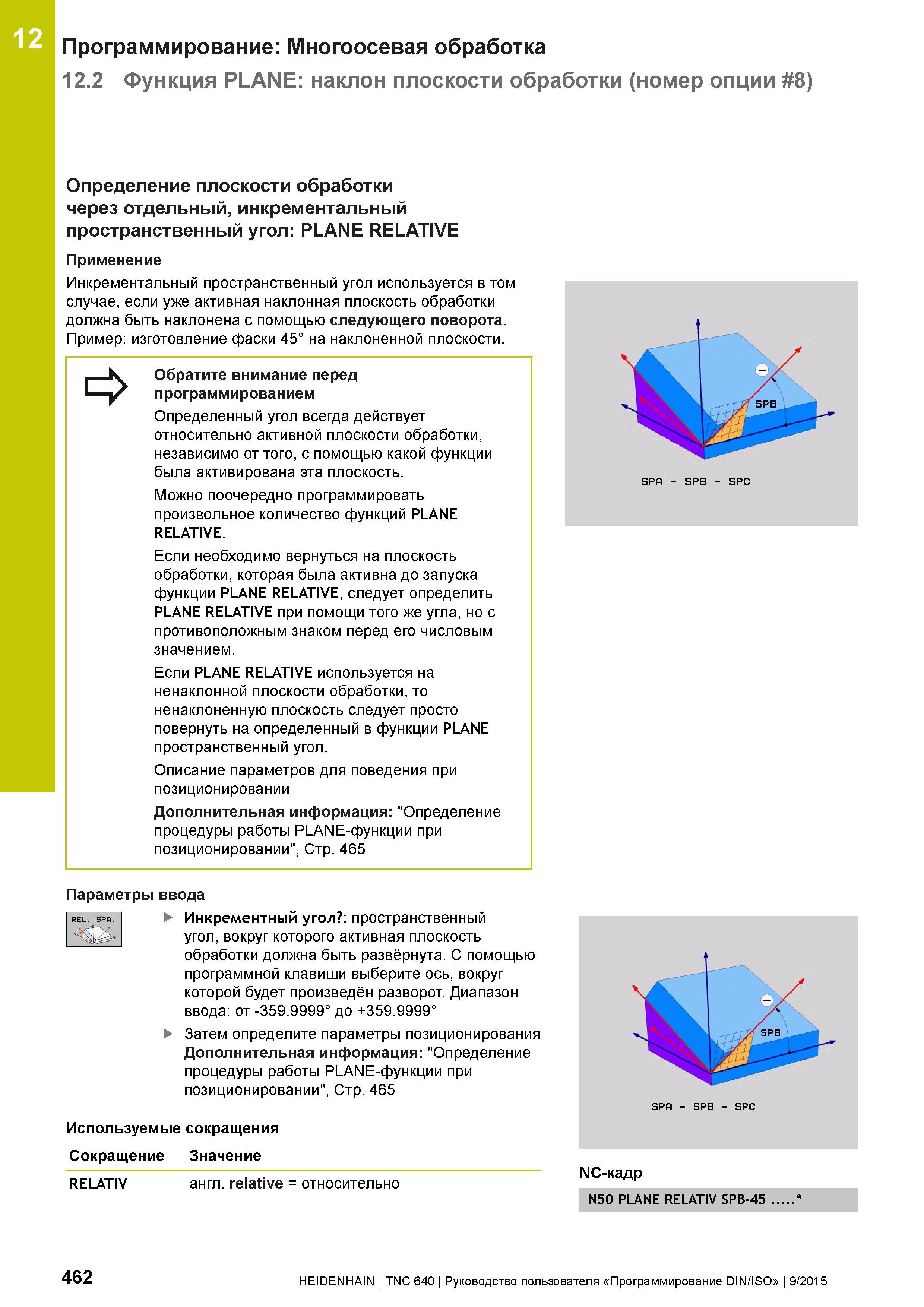

12 Программирование: Многоосевая обработка 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) Определение плоскости обработки через отдельный, инкрементальный пространственный угол: PLANE RELATIVE Применение Инкрементальный пространственный угол используется в том случае, если уже активная наклонная плоскость обработки должна быть наклонена с помощью следующего поворота. Пример: изготовление фаски 45° на наклоненной плоскости. К Обратите внимание перед I у программированием Определенный угол всегда действует относительно активной плоскости обработки, независимо от того, с помощью какой функции была активирована эта плоскость. Можно поочередно программировать произвольное количество функций PLANE RELATIVE. Если необходимо вернуться на плоскость обработки, которая была активна до запуска функции PLANE RELATIVE, следует определить PLANE RELATIVE при помощи того же угла, но с противоположным знаком перед его числовым значением. Если PLANE RELATIVE используется на ненаклонной плоскости обработки, то ненаклоненную плоскость следует просто повернуть на определенный в функции PLANE пространственный угол. Описание параметров для поведения при позиционировании Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 Параметры ввода Инкрементный угол : пространственный угол, вокруг которого активная плоскость обработки должна быть развёрнута. С помощью программной клавиши выберите ось, вокруг которой будет произведён разворот. Диапазон ввода: от -359.9999° до +359.9999° Затем определите параметры позиционирования Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 Используемые сокращения Сокращение Значение RELATIV англ. relative = относительно SPP - SPB - SPC NC-кадр N50 PLANE RELATIV SPB-45 .. ... 462 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
