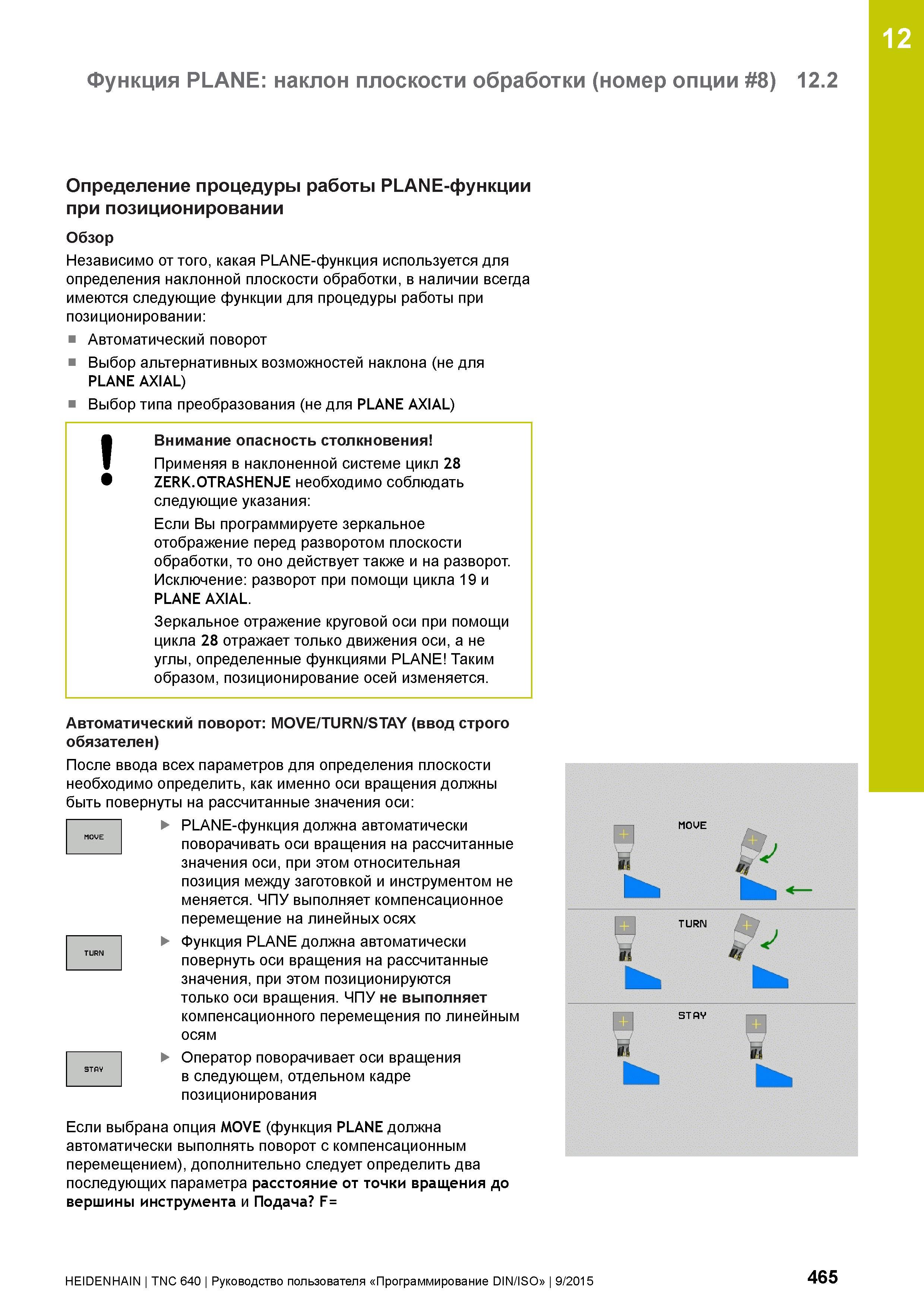

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 Определение процедуры работы PLANE-функции при позиционировании Обзор Независимо от того, какая PLANE-функция используется для определения наклонной плоскости обработки, в наличии всегда имеются следующие функции для процедуры работы при позиционировании: Автоматический поворот Выбор альтернативных возможностей наклона (не для PLANE AXIAL) Выбор типа преобразования (не для PLANE AXIAL) (Внимание опасность столкновения Применяя в наклоненной системе цикл 28 ZERK.OTRASHENJE необходимо соблюдать следующие указания: Если Вы программируете зеркальное отображение перед разворотом плоскости обработки, то оно действует также и на разворот. Исключение: разворот при помощи цикла 19 и PLANE AXIAL. Зеркальное отражение круговой оси при помощи цикла 28 отражает только движения оси, а не углы, определенные функциями PLANE Таким образом, позиционирование осей изменяется. Автоматический поворот: MOVE/TURN/STAY (ввод строго обязателен) После ввода всех параметров для определения плоскости необходимо определить, как именно оси вращения должны быть повернуты на рассчитанные значения оси: И- PLANE-функция должна автоматически поворачивать оси вращения на рассчитанные значения оси, при этом относительная позиция между заготовкой и инструментом не меняется. ЧПУ выполняет компенсационное перемещение на линейных осях Функция PLANE должна автоматически TURN _ повернуть оси вращения на рассчитанные значения, при этом позиционируются только оси вращения. ЧПУ не выполняет компенсационного перемещения по линейным осям И- Оператор поворачивает оси вращения в следующем, отдельном кадре позиционирования Если выбрана опция MOVE (функция PLANE должна автоматически выполнять поворот с компенсационным перемещением), дополнительно следует определить два последующих параметра расстояние от точки вращения до вершины инструмента и Подача F= В 1 MOUE i & -v TURN ф я J Л 5TAV W ь. в а HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 465
