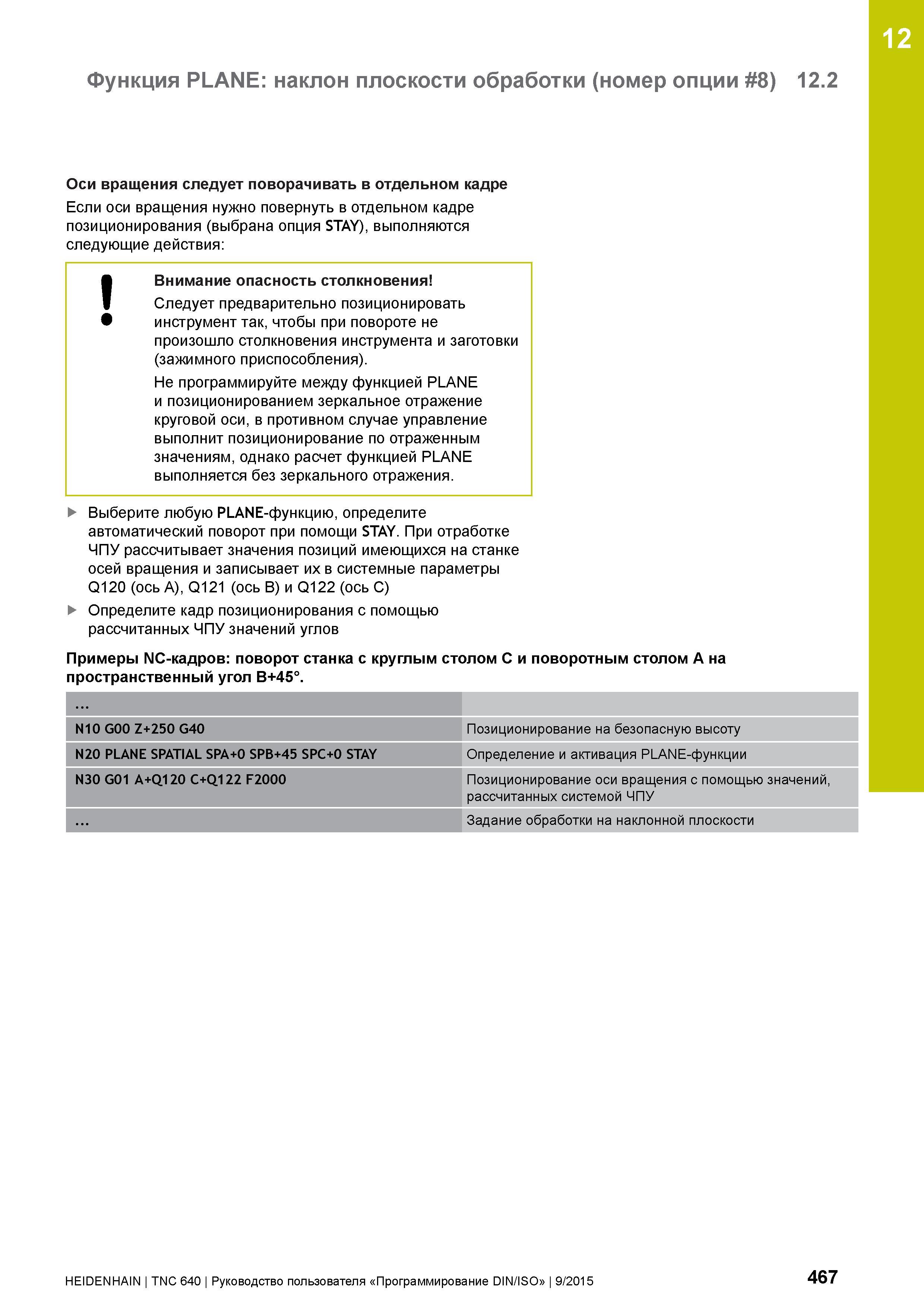

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 Оси вращения следует поворачивать в отдельном кадре Если оси вращения нужно повернуть в отдельном кадре позиционирования (выбрана опция STAY), выполняются следующие действия: (Внимание опасность столкновения Следует предварительно позиционировать инструмент так, чтобы при повороте не произошло столкновения инструмента и заготовки (зажимного приспособления). Не программируйте между функцией PLANE и позиционированием зеркальное отражение круговой оси, в противном случае управление выполнит позиционирование по отраженным значениям, однако расчет функцией PLANE выполняется без зеркального отражения. Выберите любую PLANE-функцию, определите автоматический поворот при помощи STAY. При отработке ЧПУ рассчитывает значения позиций имеющихся на станке осей вращения и записывает их в системные параметры Q120 (ось A), Q121 (ось B) и Q122 (ось C) Определите кадр позиционирования с помощью рассчитанных ЧПУ значений углов Примеры NC-кадров: поворот станка с круглым столом C и поворотным столом A на пространственный угол B+45°. N10 G00 Z+250 G40 Позиционирование на безопасную высоту N20 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY Определение и активация PLANE-функции N30 G01 A+Q120 C+Q122 F2000 Позиционирование оси вращения с помощью значений, рассчитанных системой ЧПУ Задание обработки на наклонной плоскости HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 467
