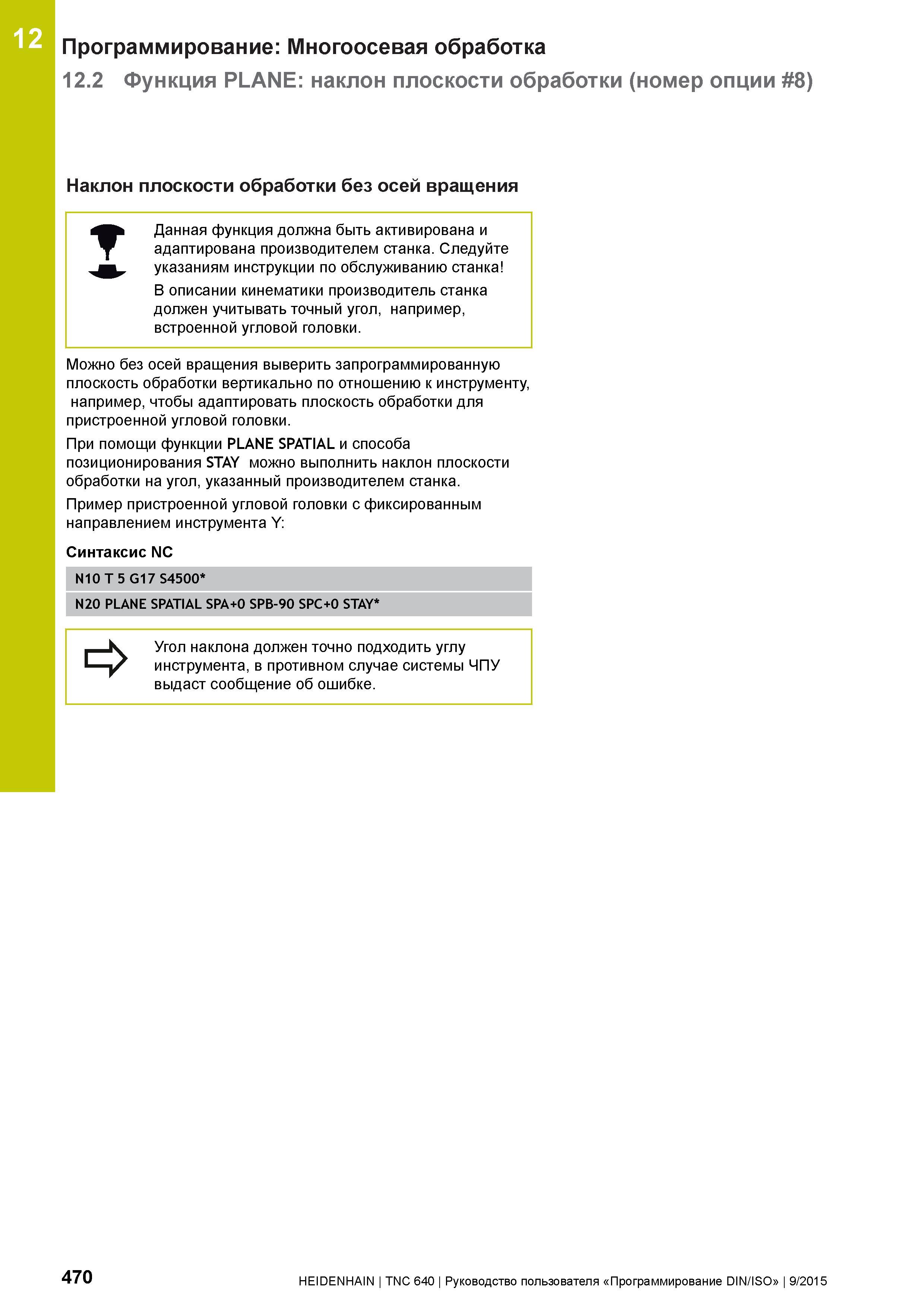

12 Программирование: Многоосевая обработка 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) Наклон плоскости обработки без осей вращения Данная функция должна быть активирована и адаптирована производителем станка. Следуйте указаниям инструкции по обслуживанию станка В описании кинематики производитель станка должен учитывать точный угол, например, встроенной угловой головки. Можно без осей вращения выверить запрограммированную плоскость обработки вертикально по отношению к инструменту, например, чтобы адаптировать плоскость обработки для пристроенной угловой головки. При помощи функции PLANE SPATIAL и способа позиционирования STAY можно выполнить наклон плоскости обработки на угол, указанный производителем станка. Пример пристроенной угловой головки с фиксированным направлением инструмента Y: Синтаксис NC N10 T 5 G17 S4500 N20 PLANE SPATIAL SPA+0 SPB-90 SPC+0 STAY Угол наклона должен точно подходить углу инструмента, в противном случае системы ЧПУ выдаст сообщение об ошибке. т 470 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
