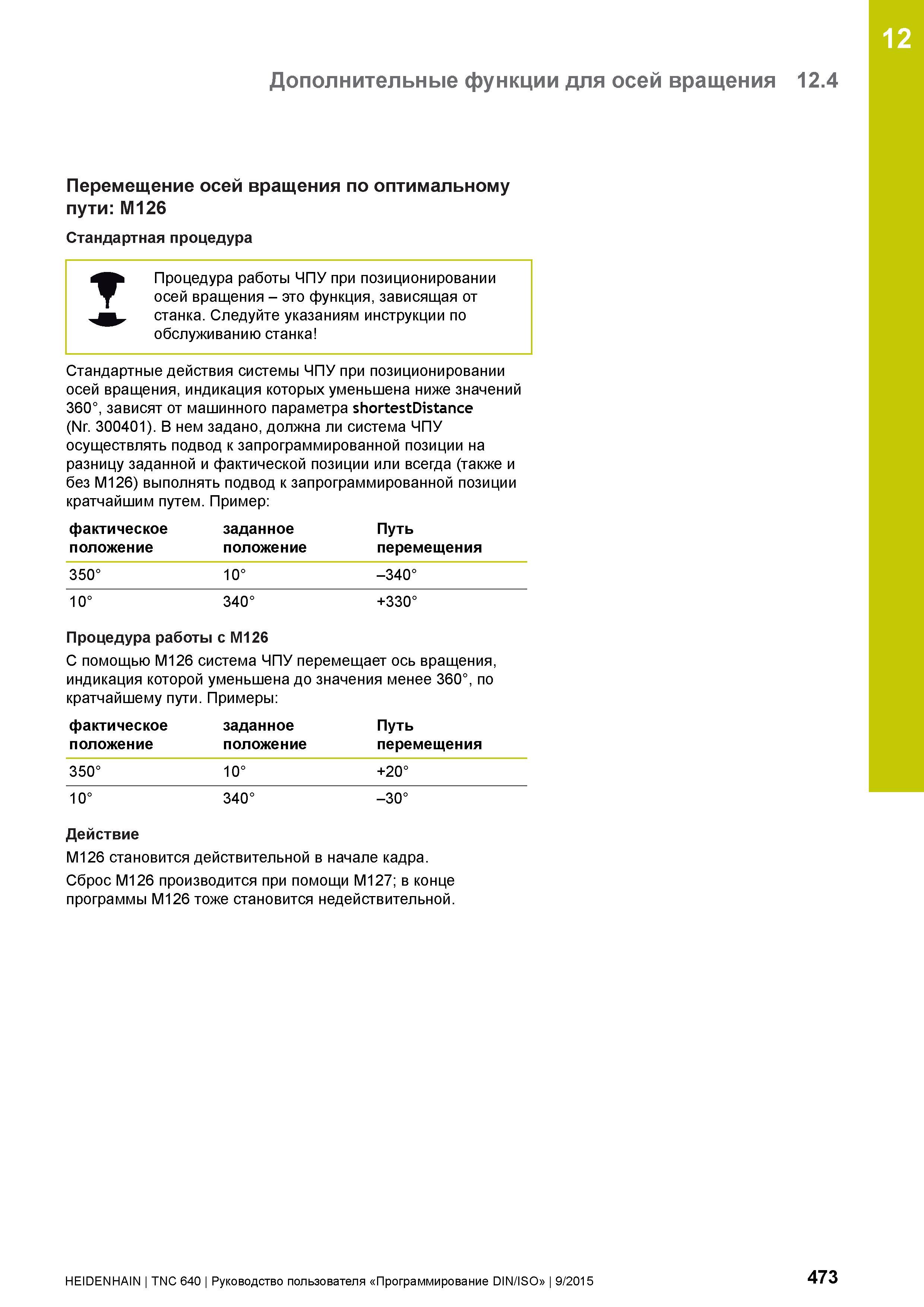

12 Дополнительные функции для осей вращения 12.4 Перемещение осей вращения по оптимальному пути: M126 Стандартная процедура Процедура работы ЧПУ при позиционировании осей вращения - это функция, зависящая от станка. Следуйте указаниям инструкции по обслуживанию станка Стандартные действия системы ЧПУ при позиционировании осей вращения, индикация которых уменьшена ниже значений 360°, зависят от машинного параметра shortestDistance (Nr. 300401). В нем задано, должна ли система ЧПУ осуществлять подвод к запрограммированной позиции на разницу заданной и фактической позиции или всегда (также и без M126) выполнять подвод к запрограммированной позиции кратчайшим путем. Пример: фактическое заданное Путь положение положение перемещения 350° 10° -340° 10° 340° +330° Процедура работы с M126 С помощью M126 система ЧПУ перемещает ось вращения, индикация которой уменьшена до значения менее 360°, по кратчайшему пути. Примеры: фактическое заданное положение положение Путь перемещения 350° 10° +20° 10° 340° -30° Действие M126 становится действительной в начале кадра. Сброс M126 производится при помощи M127; в конце программы M126 тоже становится недействительной. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 473
