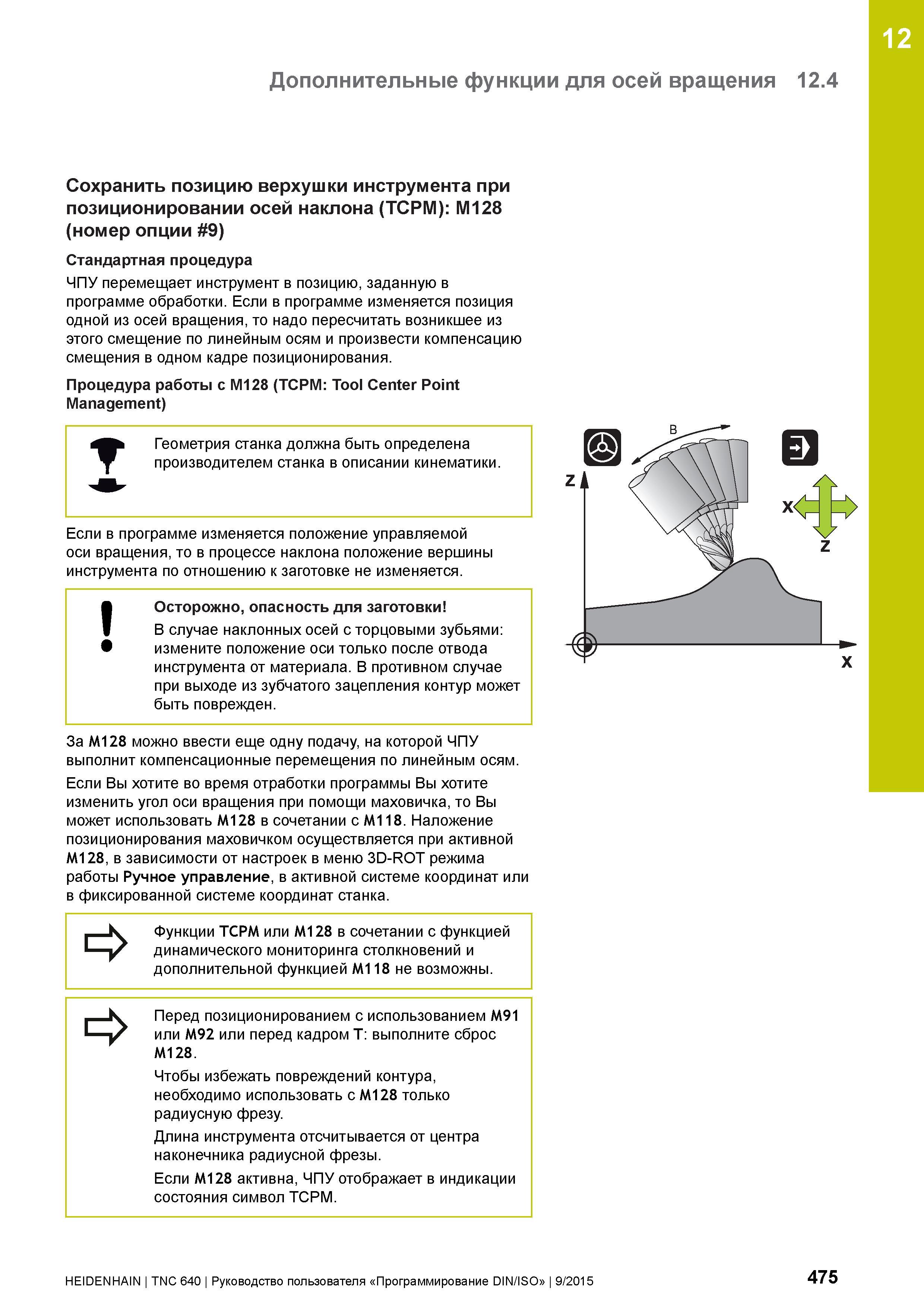

12 Дополнительные функции для осей вращения 12.4 Сохранить позицию верхушки инструмента при позиционировании осей наклона (TCPM): M128 (номер опции 9) Стандартная процедура ЧПУ перемещает инструмент в позицию, заданную в программе обработки. Если в программе изменяется позиция одной из осей вращения, то надо пересчитать возникшее из этого смещение по линейным осям и произвести компенсацию смещения в одном кадре позиционирования. Процедура работы с М128 (TCPM: Tool Center Point Management) Геометрия станка должна быть определена производителем станка в описании кинематики. Если в программе изменяется положение управляемой оси вращения, то в процессе наклона положение вершины инструмента по отношению к заготовке не изменяется. (Осторожно, опасность для заготовки В случае наклонных осей с торцовыми зубьями: измените положение оси только после отвода инструмента от материала. В противном случае при выходе из зубчатого зацепления контур может быть поврежден. За M128 можно ввести еще одну подачу, на которой ЧПУ выполнит компенсационные перемещения по линейным осям. Если Вы хотите во время отработки программы Вы хотите изменить угол оси вращения при помощи маховичка, то Вы может использовать М128 в сочетании с М118. Наложение позиционирования маховичком осуществляется при активной M128, в зависимости от настроек в меню 3D-ROT режима работы Ручное управление, в активной системе координат или в фиксированной системе координат станка. Функции TCPM или M128 в сочетании с функцией динамического мониторинга столкновений и дополнительной функцией M118 не возможны. Перед позиционированием с использованием M91 или M92 или перед кадром T: выполните сброс M128. Чтобы избежать повреждений контура, необходимо использовать с M128 только радиусную фрезу. Длина инструмента отсчитывается от центра наконечника радиусной фрезы. Если M128 активна, ЧПУ отображает в индикации состояния символ TCPM. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 475
