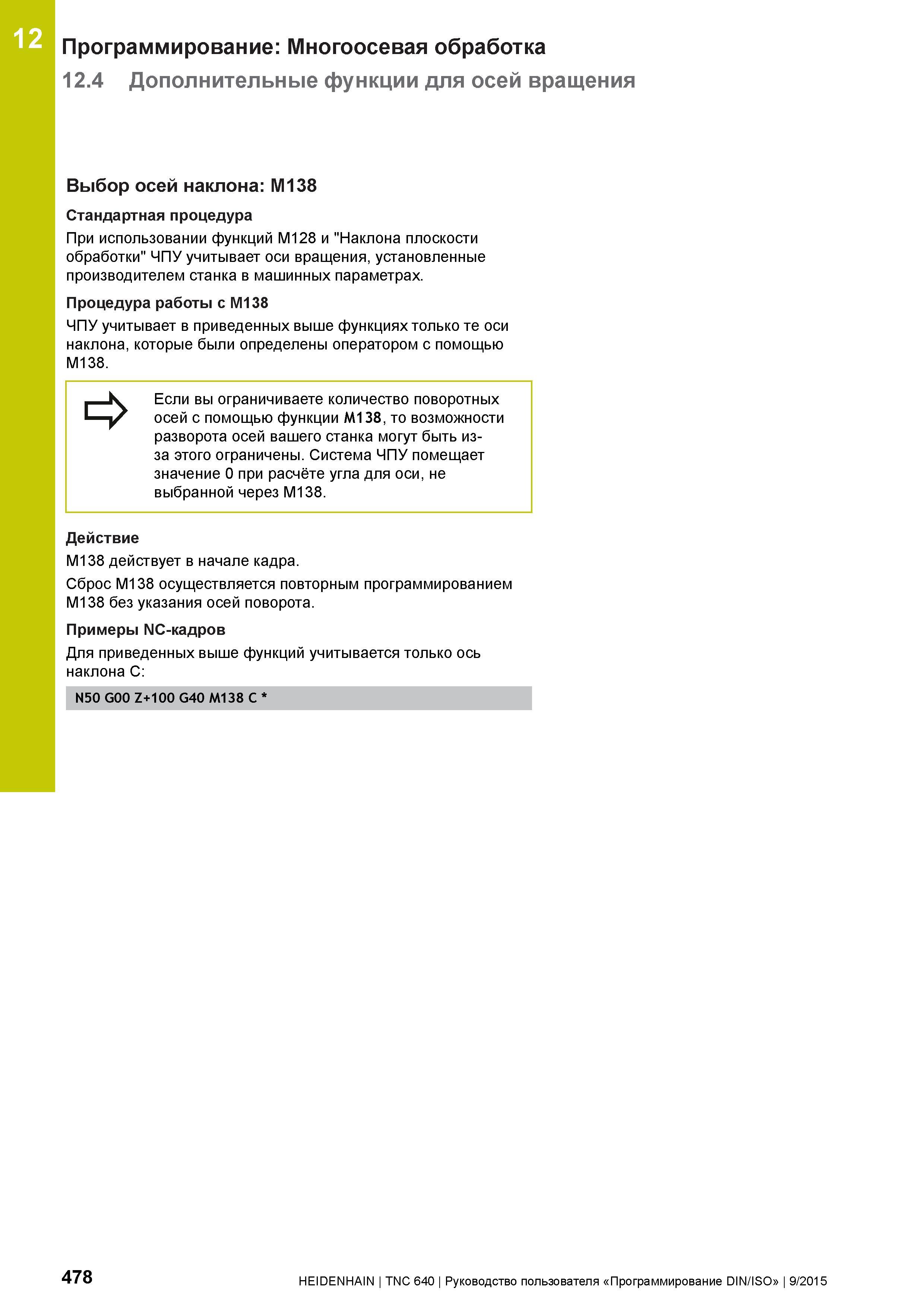

12 Программирование: Многоосевая обработка 12.4 Дополнительные функции для осей вращения Выбор осей наклона: M138 Стандартная процедура При использовании функций M128 и "Наклона плоскости обработки" ЧПУ учитывает оси вращения, установленные производителем станка в машинных параметрах. Процедура работы с M138 ЧПУ учитывает в приведенных выше функциях только те оси наклона, которые были определены оператором с помощью M138. Если вы ограничиваете количество поворотных осей с помощью функции M138, то возможности разворота осей вашего станка могут быть из-за этого ограничены. Система ЧПУ помещает значение 0 при расчёте угла для оси, не выбранной через М138. Действие M138 действует в начале кадра. Сброс M138 осуществляется повторным программированием M138 без указания осей поворота. Примеры NC-кадров Для приведенных выше функций учитывается только ось наклона C: N50 G00 Z+100 G40 M138 C 478 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
