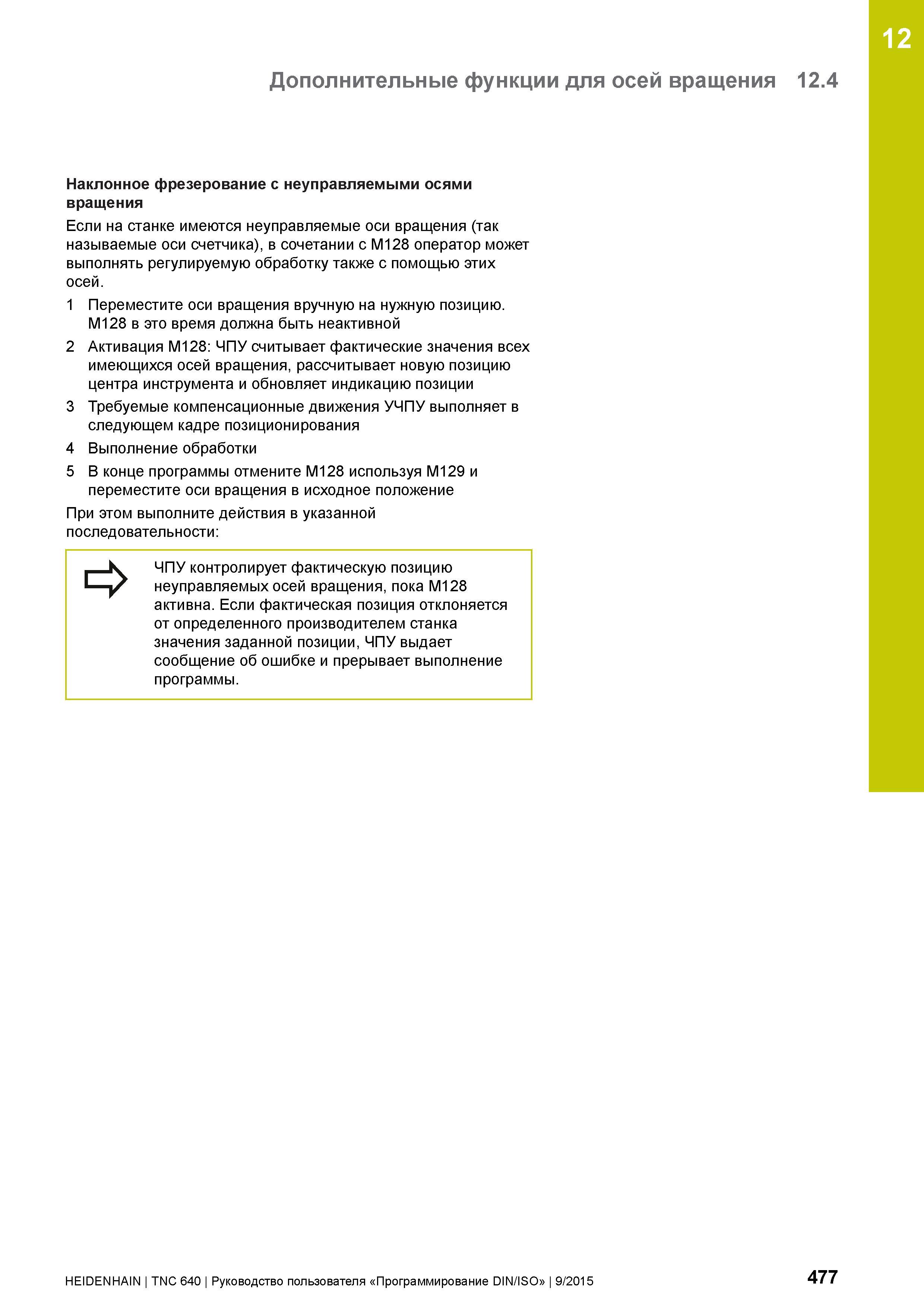

12 Дополнительные функции для осей вращения 12.4 Наклонное фрезерование с неуправляемыми осями вращения Если на станке имеются неуправляемые оси вращения (так называемые оси счетчика), в сочетании с М128 оператор может выполнять регулируемую обработку также с помощью этих осей. 1 Переместите оси вращения вручную на нужную позицию. M128 в это время должна быть неактивной 2 Активация M128: ЧПУ считывает фактические значения всех имеющихся осей вращения, рассчитывает новую позицию центра инструмента и обновляет индикацию позиции 3 Требуемые компенсационные движения УЧПУ выполняет в следующем кадре позиционирования 4 Выполнение обработки 5 В конце программы отмените М128 используя М129 и переместите оси вращения в исходное положение При этом выполните действия в указанной последовательности: ЧПУ контролирует фактическую позицию неуправляемых осей вращения, пока М128 активна. Если фактическая позиция отклоняется от определенного производителем станка значения заданной позиции, ЧПУ выдает сообщение об ошибке и прерывает выполнение программы. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 477
