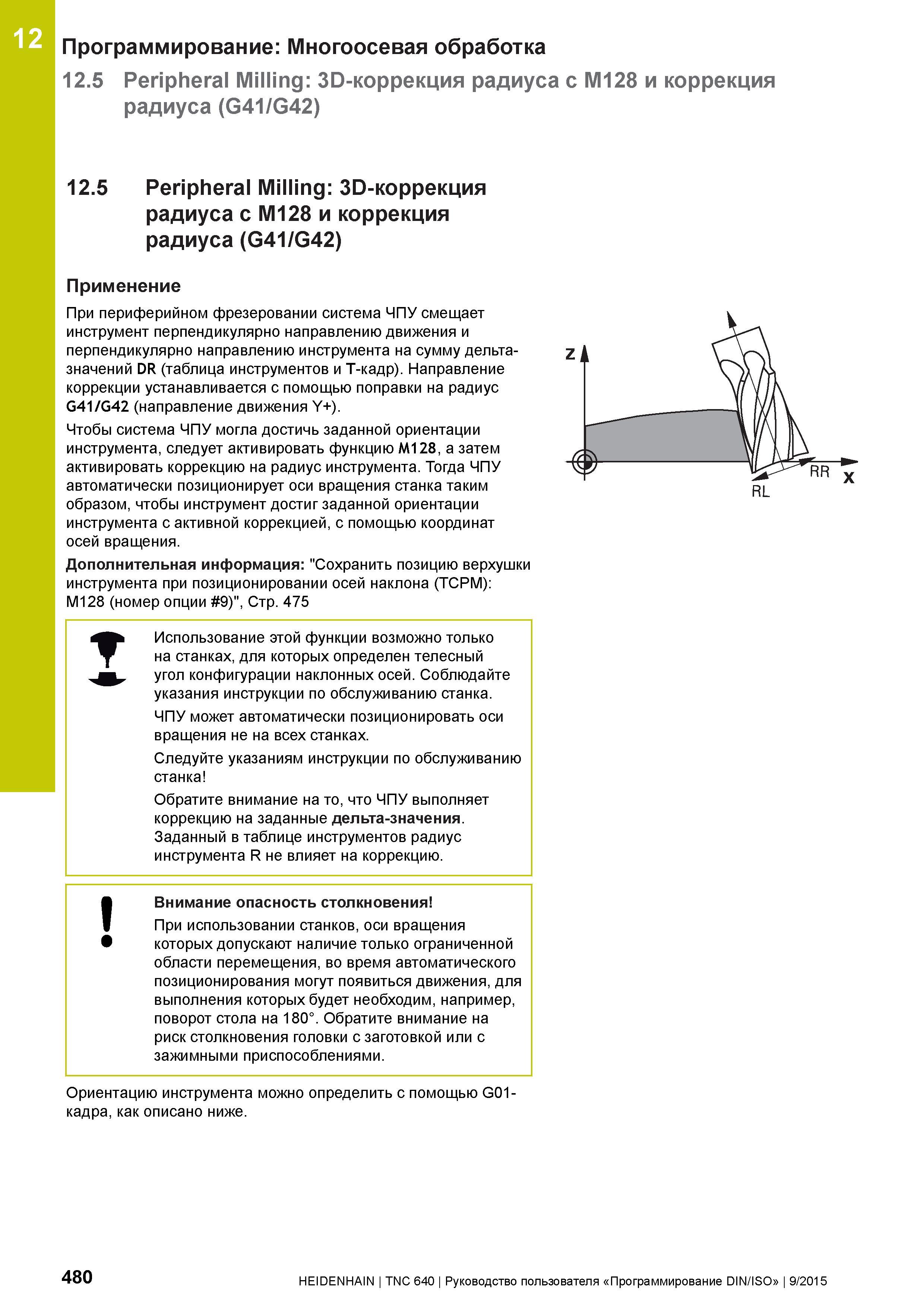

12 Программирование: Многоосевая обработка 12.5 Peripheral Milling: Эй-коррекция радиуса с M128 и коррекция радиуса (G41/G42) 12.5 Peripheral Milling: Эй-коррекция радиуса с M128 и коррекция радиуса (G41/G42) Применение При периферийном фрезеровании система ЧПУ смещает инструмент перпендикулярно направлению движения и перпендикулярно направлению инструмента на сумму дельтазначений DR (таблица инструментов и T-кадр). Направление коррекции устанавливается с помощью поправки на радиус G41/G42 (направление движения Y+). Чтобы система ЧПУ могла достичь заданной ориентации инструмента, следует активировать функцию M128, а затем активировать коррекцию на радиус инструмента. Тогда ЧПУ автоматически позиционирует оси вращения станка таким образом, чтобы инструмент достиг заданной ориентации инструмента с активной коррекцией, с помощью координат осей вращения. Дополнительная информация: "Сохранить позицию верхушки инструмента при позиционировании осей наклона (TCPM): M128 (номер опции 9)", Стр. 475 Использование этой функции возможно только на станках, для которых определен телесный угол конфигурации наклонных осей. Соблюдайте указания инструкции по обслуживанию станка. ЧПУ может автоматически позиционировать оси вращения не на всех станках. Следуйте указаниям инструкции по обслуживанию станка Обратите внимание на то, что ЧПУ выполняет коррекцию на заданные дельта-значения. Заданный в таблице инструментов радиус инструмента R не влияет на коррекцию. (Внимание опасность столкновения При использовании станков, оси вращения которых допускают наличие только ограниченной области перемещения, во время автоматического позиционирования могут появиться движения, для выполнения которых будет необходим, например, поворот стола на 180°. Обратите внимание на риск столкновения головки с заготовкой или с зажимными приспособлениями. Ориентацию инструмента можно определить с помощью G01-кадра, как описано ниже. т 480 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
