471 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.471

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 471 0471 Lab2u

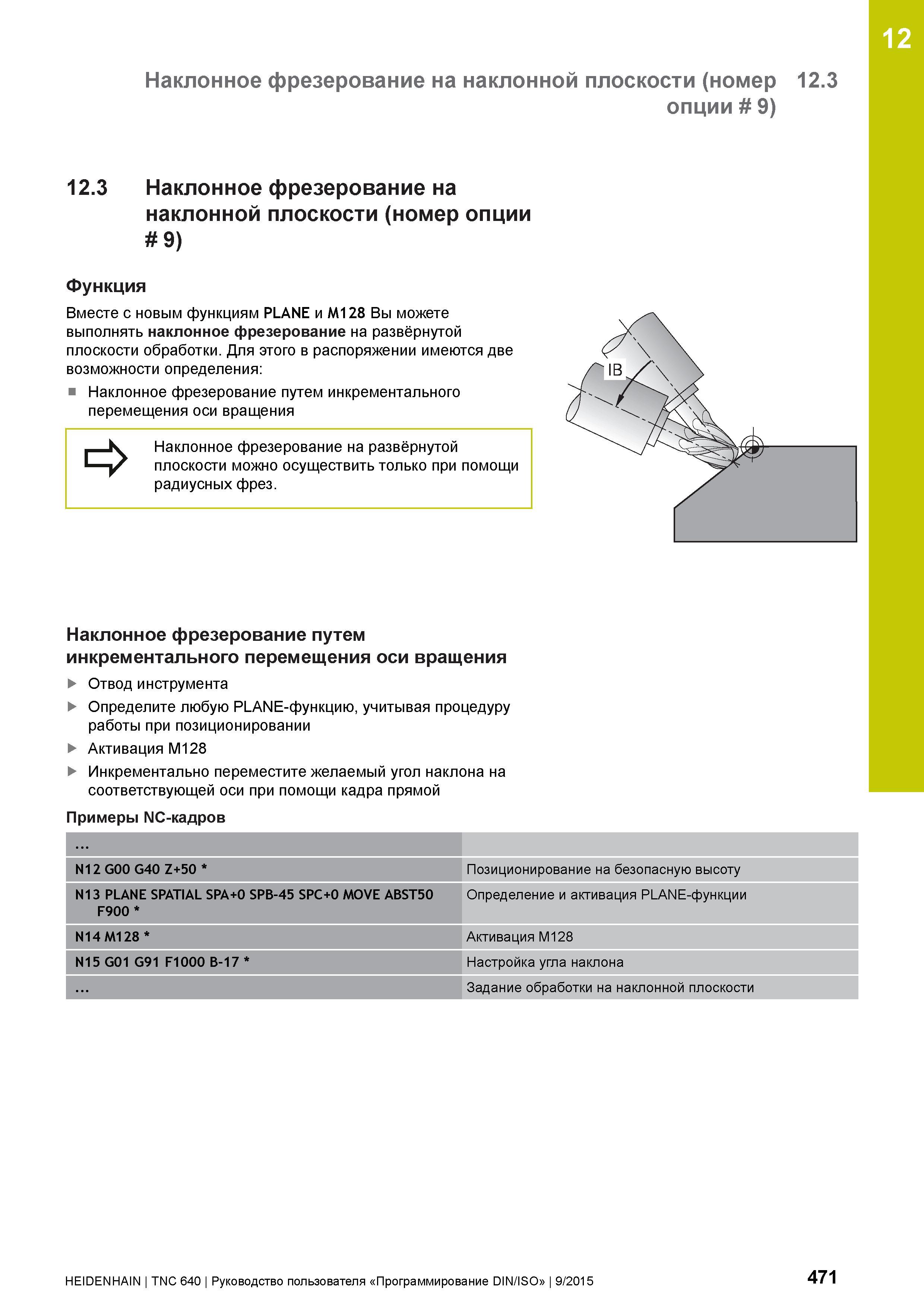

12 Наклонное фрезерование на наклонной плоскости (номер 12.3 опции 9) 12.3 Наклонное фрезерование на наклонной плоскости (номер опции 9) Функция Вместе с новым функциям PLANE и M128 Вы можете выполнять наклонное фрезерование на развёрнутой плоскости обработки. Для этого в распоряжении имеются две возможности определения: Наклонное фрезерование путем инкрементального перемещения оси вращения Наклонное фрезерование на развёрнутой плоскости можно осуществить только при помощи радиусных фрез. Наклонное фрезерование путем инкрементального перемещения оси вращения Отвод инструмента Определите любую PLANE-функцию, учитывая процедуру работы при позиционировании Активация M128 Инкрементально переместите желаемый угол наклона на соответствующей оси при помощи кадра прямой Примеры NC-кадров N12 G00 G40 Z+50 Позиционирование на безопасную высоту N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F900 Определение и активация PLANE-функции N14M128 Активация M128 N15 G01 G91 F1000 B-17 Настройка угла наклона Задание обработки на наклонной плоскости HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 471
