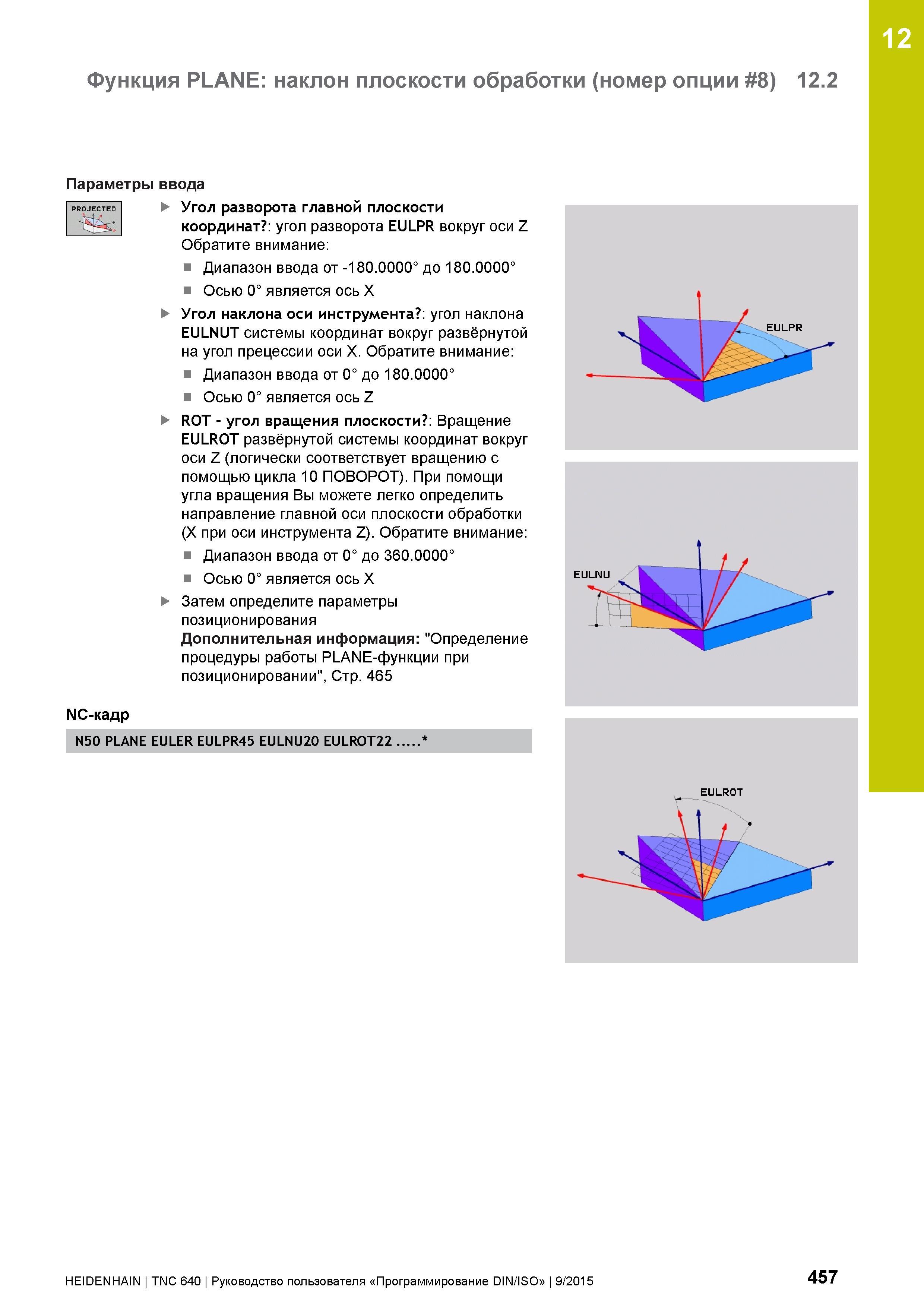

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 Параметры ввода Угол разворота главной плоскости координат : угол разворота EULPR вокруг оси Z Обратите внимание: Диапазон ввода от -180.0000° до 180.0000° Осью 0° является ось X Угол наклона оси инструмента : угол наклона EULNUT системы координат вокруг развёрнутой на угол прецессии оси X. Обратите внимание: Диапазон ввода от 0° до 180.0000° Осью 0° является ось Z ROT - угол вращения плоскости : Вращение EULROT развёрнутой системы координат вокруг оси Z (логически соответствует вращению с помощью цикла 10 ПОВОРОТ). При помощи угла вращения Вы можете легко определить направление главной оси плоскости обработки (X при оси инструмента Z). Обратите внимание: Диапазон ввода от 0° до 360.0000° Осью 0° является ось X Затем определите параметры позиционирования Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 NC-кадр N50 PLANE EULER EULPR45 EULNU20 EULROT22 . HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 457
