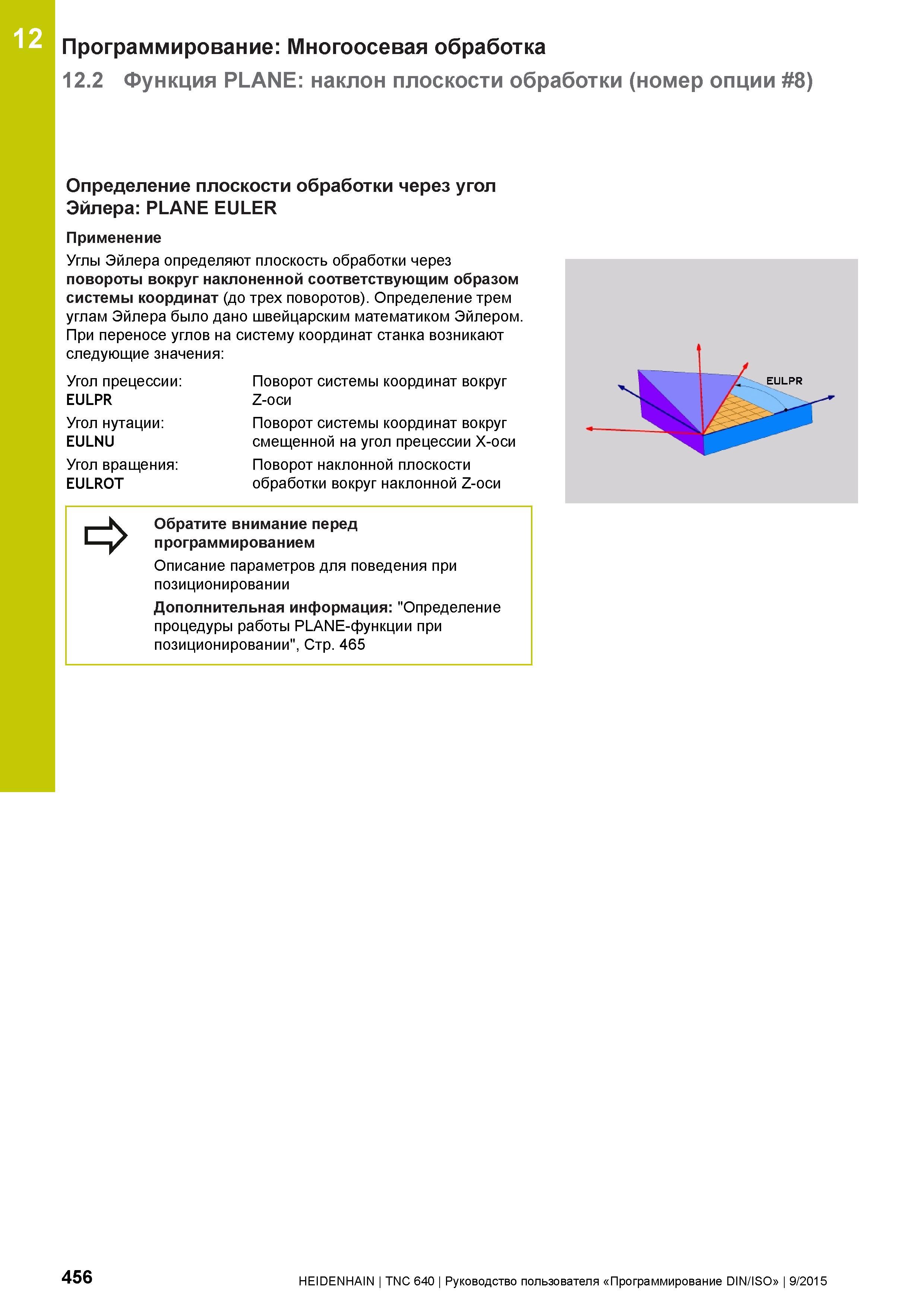

12 Программирование: Многоосевая обработка 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) Определение плоскости обработки через угол Эйлера: PLANE EULER Применение Углы Эйлера определяют плоскость обработки через повороты вокруг наклоненной соответствующим образом системы координат (до трех поворотов). Определение трем углам Эйлера было дано швейцарским математиком Эйлером. При переносе углов на систему координат станка возникают следующие значения: Угол прецессии: EULPR Угол нутации: EULNU Угол вращения: EULROT Поворот системы координат вокруг Z-оси Поворот системы координат вокруг смещенной на угол прецессии X-оси Поворот наклонной плоскости обработки вокруг наклонной Z-оси К Обратите внимание перед I программированием Описание параметров для поведения при позиционировании Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 456 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
