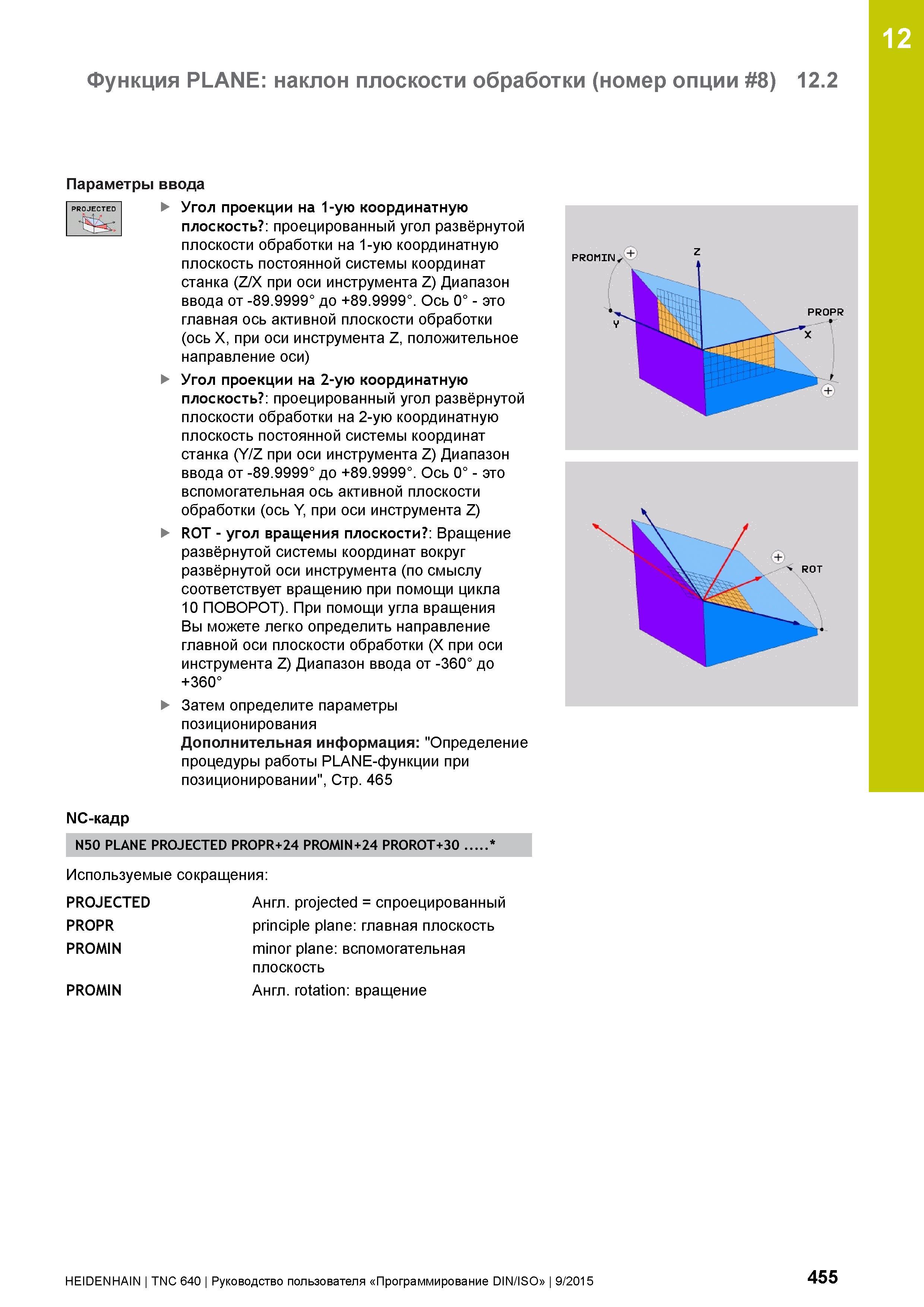

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 Параметры ввода Угол проекции на 1-ую координатную плоскость : проецированный угол развёрнутой плоскости обработки на 1-ую координатную плоскость постоянной системы координат станка (Z/X при оси инструмента Z) Диапазон ввода от -89.9999° до +89.9999°. Ось 0° - это главная ось активной плоскости обработки (ось X, при оси инструмента Z, положительное направление оси) Угол проекции на 2-ую координатную плоскость : проецированный угол развёрнутой плоскости обработки на 2-ую координатную плоскость постоянной системы координат станка (Y/Z при оси инструмента Z) Диапазон ввода от -89.9999° до +89.9999°. Ось 0° - это вспомогательная ось активной плоскости обработки (ось Y, при оси инструмента Z) ROT - угол вращения плоскости : Вращение развёрнутой системы координат вокруг развёрнутой оси инструмента (по смыслу соответствует вращению при помощи цикла 10 ПОВОРОТ). При помощи угла вращения Вы можете легко определить направление главной оси плоскости обработки (X при оси инструмента Z) Диапазон ввода от -360° до +360° Затем определите параметры позиционирования Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 NC-кадр N50 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 ... Используемые сокращения: PROJECTED PROPR PROMIN PROMIN Англ. projected = спроецированный principle plane: главная плоскость minor plane: вспомогательная плоскость Англ. rotation: вращение HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 455
