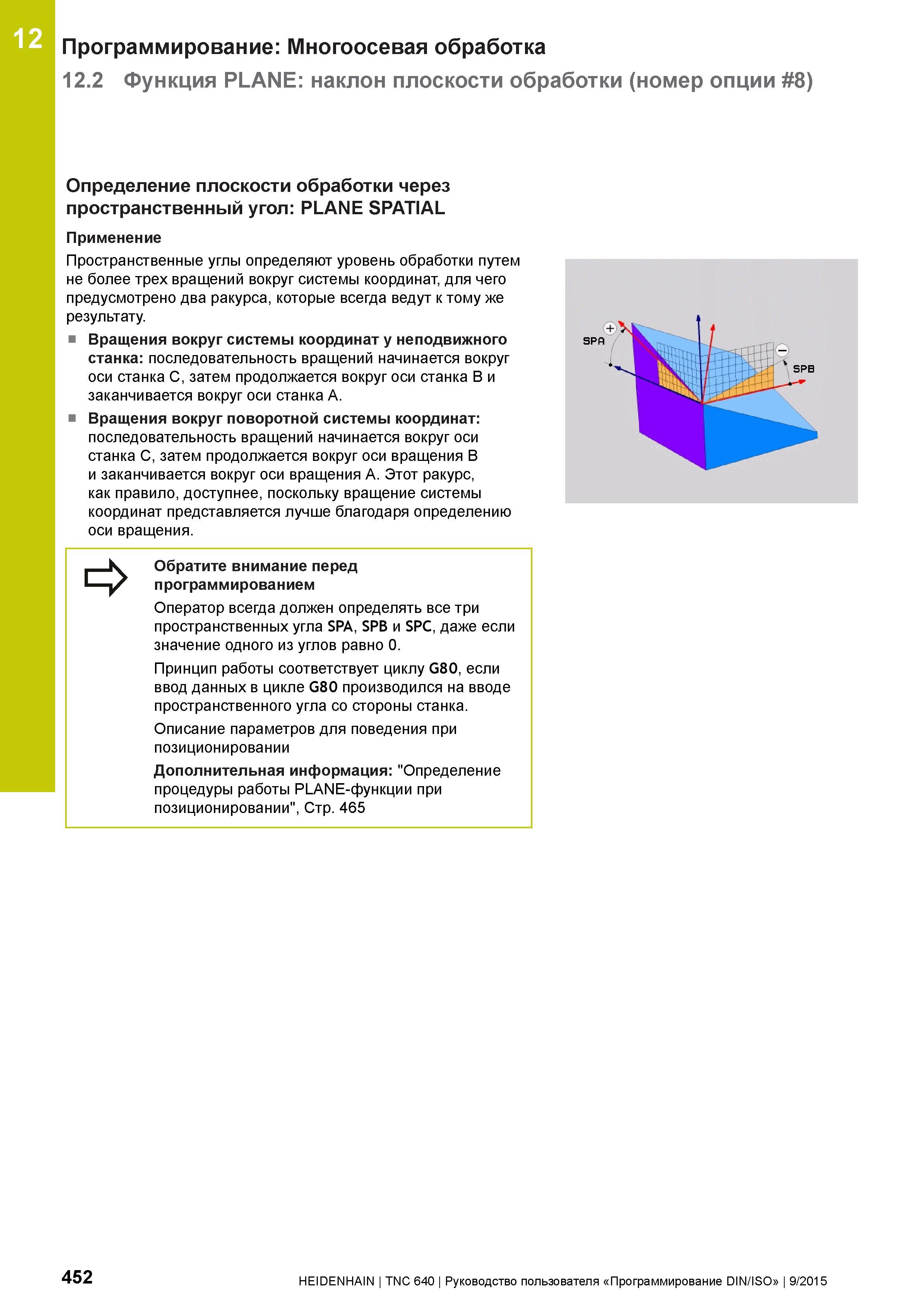

12 Программирование: Многоосевая обработка 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) Определение плоскости обработки через пространственный угол: PLANE SPATIAL Применение Пространственные углы определяют уровень обработки путем не более трех вращений вокруг системы координат, для чего предусмотрено два ракурса, которые всегда ведут к тому же результату. Вращения вокруг системы координат у неподвижного станка: последовательность вращений начинается вокруг оси станка C, затем продолжается вокруг оси станка B и заканчивается вокруг оси станка A. Вращения вокруг поворотной системы координат: последовательность вращений начинается вокруг оси станка C, затем продолжается вокруг оси вращения B и заканчивается вокруг оси вращения A. Этот ракурс, как правило, доступнее, поскольку вращение системы координат представляется лучше благодаря определению оси вращения. К Обратите внимание перед I у программированием Оператор всегда должен определять все три пространственных угла SPA, SPB и SPC, даже если значение одного из углов равно 0. Принцип работы соответствует циклу G80, если ввод данных в цикле G80 производился на вводе пространственного угла со стороны станка. Описание параметров для поведения при позиционировании Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 452 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
