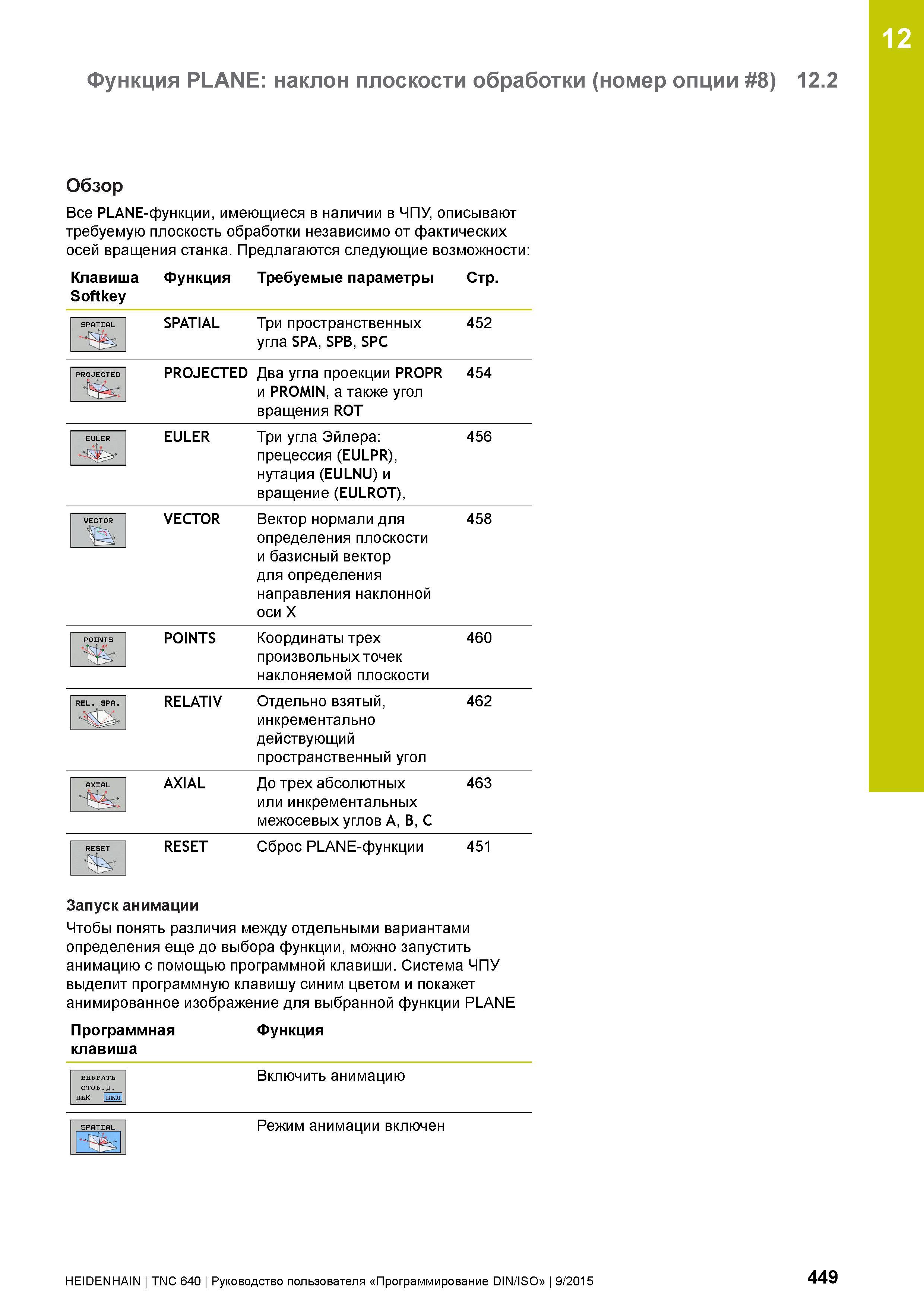

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 Обзор Все PLANE-функции, имеющиеся в наличии в ЧПУ, описывают требуемую плоскость обработки независимо от фактических осей вращения станка. Предлагаются следующие возможности: Клавиша Softkey Функция Требуемые параметры Стр. SPATIAL Три пространственных угла SPA, SPB, SPC 452 PROJECTED PROJECTED Два угла проекции PROPR и PROMIN, а также угол вращения ROT 454 EULER Три угла Эйлера: прецессия (EULPR), нутация (EULNU) и вращение (EULROT), 456 VECTOR Вектор нормали для определения плоскости и базисный вектор для определения направления наклонной оси X 458 POINTS Координаты трех произвольных точек наклоняемой плоскости 460 RELATIV Отдельно взятый, инкрементально действующий пространственный угол 462 AXIAL До трех абсолютных или инкрементальных межосевых углов A, B, C 463 RESET Сброс PLANE-функции 451 Запуск анимации Чтобы понять различия между отдельными вариантами определения еще до выбора функции, можно запустить анимацию с помощью программной клавиши. Система ЧПУ выделит программную клавишу синим цветом и покажет анимированное изображение для выбранной функции PLANE Программная клавиша Функция ВЫБРАТЬ ОТОБ.Д. выК вкл Включить анимацию Режим анимации включен HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 449
