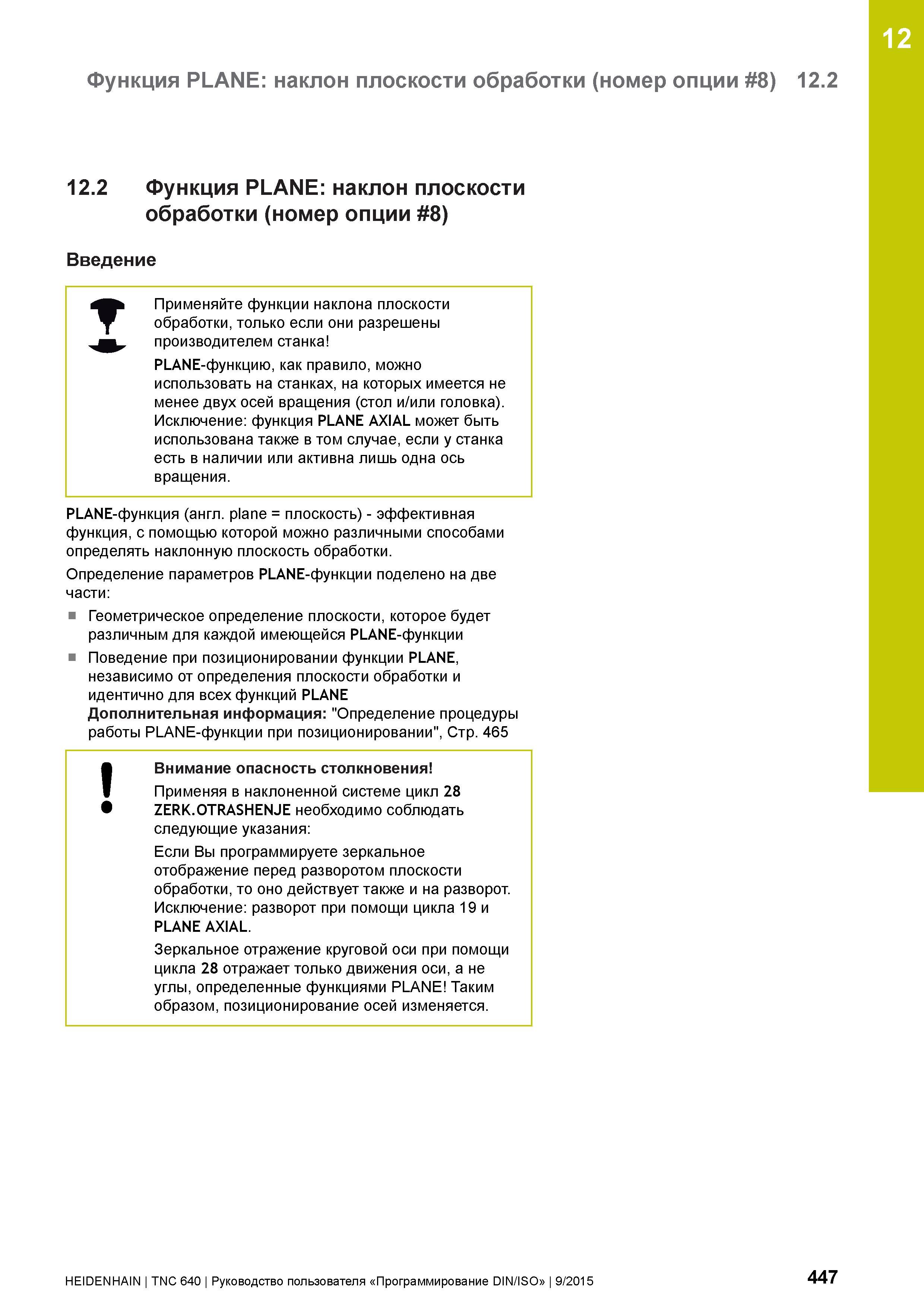

447 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.447

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 447 0447 Lab2u

12 Функция PLANE: наклон плоскости обработки (номер опции 8) 12.2 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) Введение Применяйте функции наклона плоскости обработки, только если они разрешены производителем станка PLANE-функцию, как правило, можно использовать на станках, на которых имеется не менее двух осей вращения (стол и/или головка). Исключение: функция PLANE AXIAL может быть использована также в том случае, если у станка есть в наличии или активна лишь одна ось вращения. PLANE-функция (англ. plane = плоскость) - эффективная функция, с помощью которой можно различными способами определять наклонную плоскость обработки. Определение параметров PLANE-функции поделено на две части: Геометрическое определение плоскости, которое будет различным для каждой имеющейся PLANE-функции Поведение при позиционировании функции PLANE, независимо от определения плоскости обработки и идентично для всех функций PLANE Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 (Внимание опасность столкновения Применяя в наклоненной системе цикл 28 ZERK.OTRASHENJE необходимо соблюдать следующие указания: Если Вы программируете зеркальное отображение перед разворотом плоскости обработки, то оно действует также и на разворот. Исключение: разворот при помощи цикла 19 и PLANE AXIAL. Зеркальное отражение круговой оси при помощи цикла 28 отражает только движения оси, а не углы, определенные функциями PLANE Таким образом, позиционирование осей изменяется. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 447
