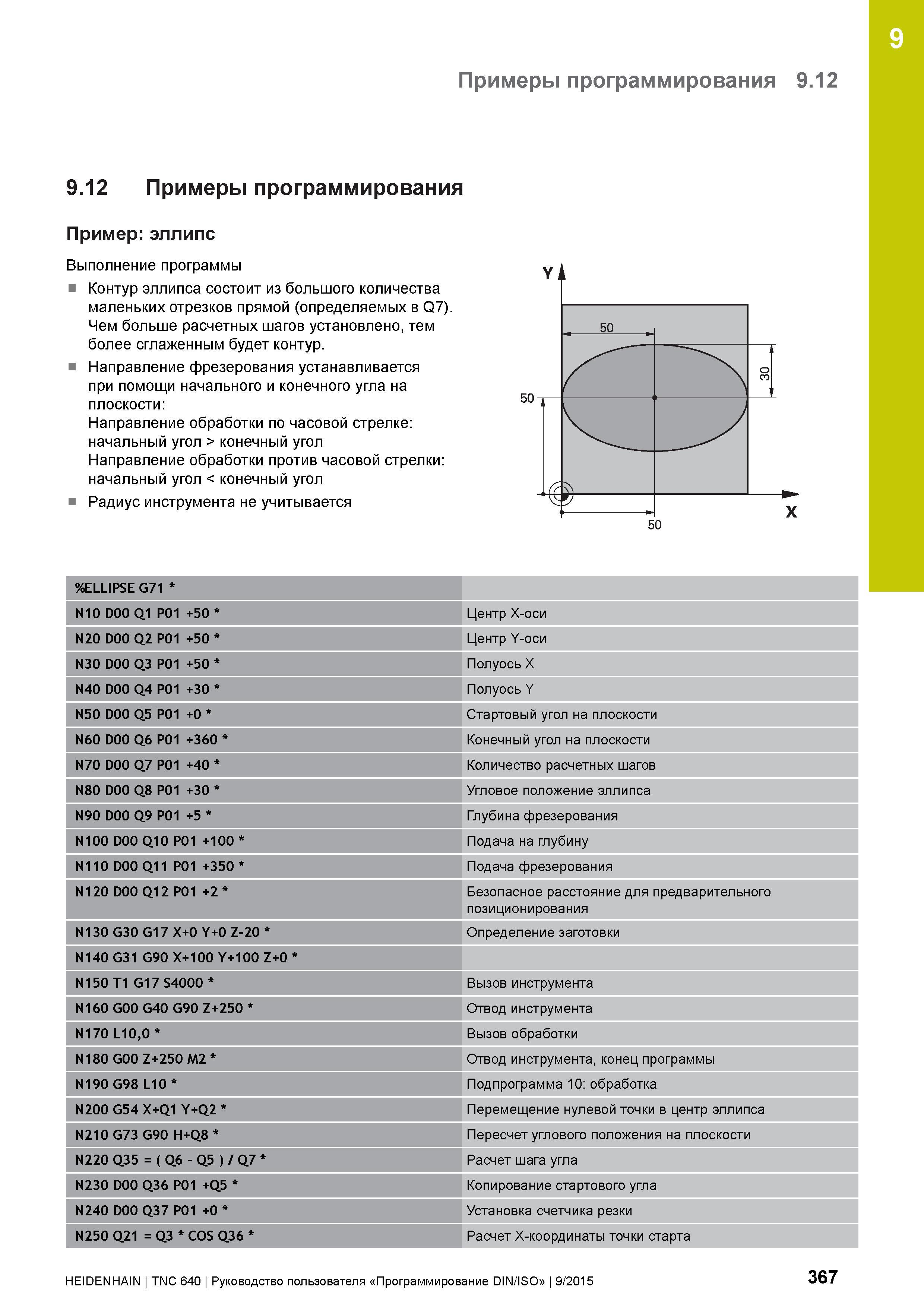

9 Примеры программирования 9.12 9.12 Примеры программирования Пример:эллипс Выполнение программы Контур эллипса состоит из большого количества маленьких отрезков прямой (определяемых в Q7). Чем больше расчетных шагов установлено, тем более сглаженным будет контур. Направление фрезерования устанавливается при помощи начального и конечного угла на плоскости: Направление обработки по часовой стрелке: начальный угол > конечный угол Направление обработки против часовой стрелки: начальный угол < конечный угол Радиус инструмента не учитывается 50 %ELLIPSE G71 N10 D00 Q1 P01 +50 Центр X-оси N20 D00 Q2 P01 +50 Центр Y-оси N30 D00 Q3 P01 +50 Полуось X N40 D00 Q4 P01 +30 Полуось Y N50 D00 Q5 P01 +0 Стартовый угол на плоскости N60 D00 Q6 P01 +360 Конечный угол на плоскости N70 D00 Q7 P01 +40 Количество расчетных шагов N80 D00 Q8 P01 +30 Угловое положение эллипса N90 D00 Q9 P01 +5 Глубина фрезерования N100 D00 Q10 P01 +100 Подача на глубину N110 D00 Q11 P01 +350 Подача фрезерования N120 D00 Q12 P01 +2 Безопасное расстояние для предварительного позиционирования N130 G30 G17 X+0 Y+0 Z-20 Определение заготовки N140 G31 G90 X+100 Y+100 Z+0 N150 T1 G17 S4000 Вызов инструмента N160 G00 G40 G90 Z+250 Отвод инструмента N170 L10,0 Вызов обработки N180 G00 Z+250 M2 Отвод инструмента, конец программы N190 G98 L10 Подпрограмма 10: обработка N200 G54 X+Q1 Y+Q2 Перемещение нулевой точки в центр эллипса N210 G73 G90 H+Q8 Пересчет углового положения на плоскости N220 Q35 = ( Q6 - Q5 ) / Q7 Расчет шага угла N230 D00 Q36 P01 +Q5 Копирование стартового угла N240 D00 Q37 P01 +0 Установка счетчика резки N250 Q21 = Q3 COS Q36 Расчет X-координаты точки старта HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 367
