368 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.368

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 368 0368 Lab2u

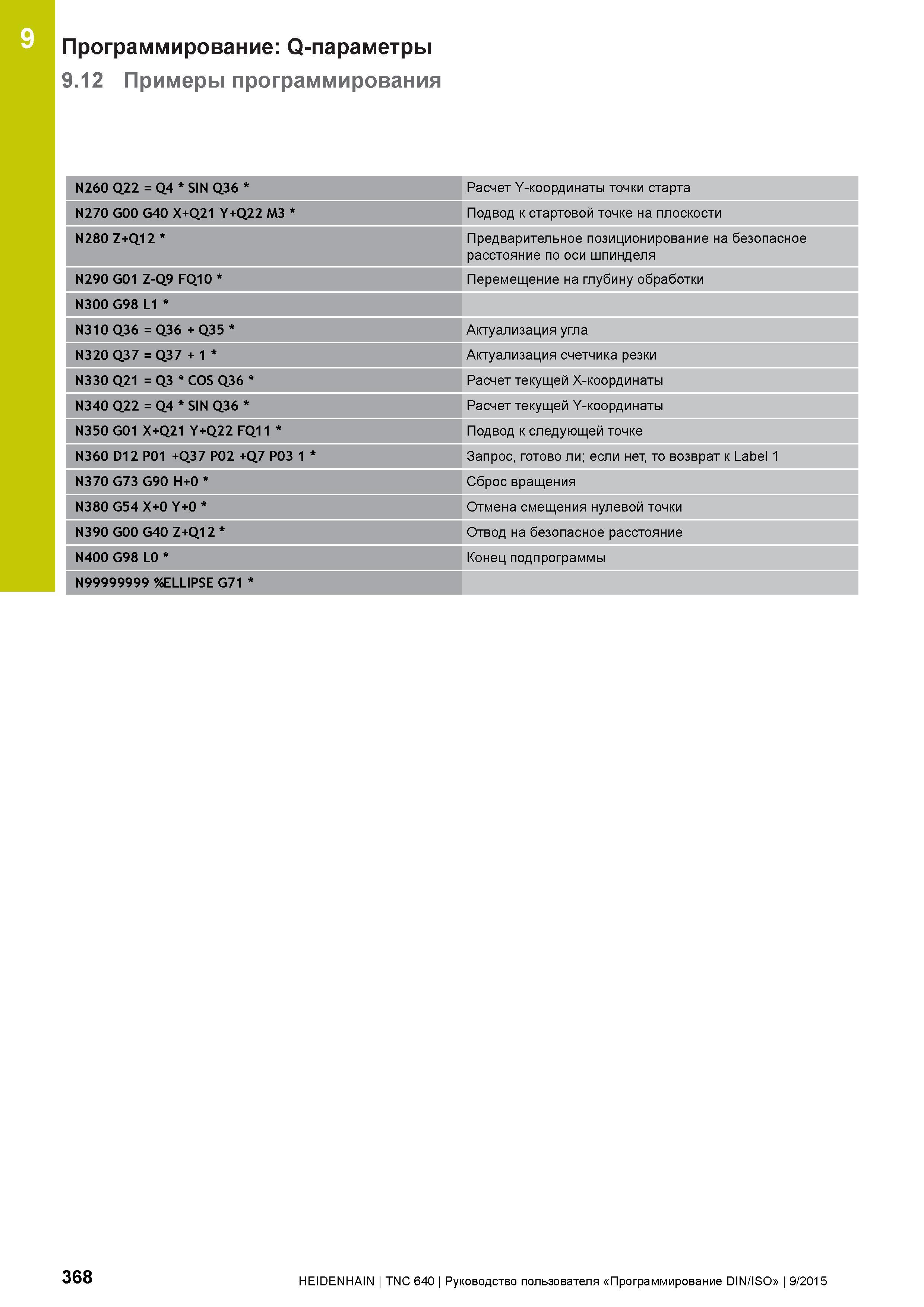

9 Программирование: Q-параметры 9.12 Примеры программирования N260 Q22 = Q4 SIN Q36 Расчет Y-координаты точки старта N270 G00 G40 X+Q21 Y+Q22 M3 Подвод к стартовой точке на плоскости N280 Z+Q12 Предварительное позиционирование на безопасное расстояние по оси шпинделя N290 G01 Z-Q9 FQ10 Перемещение на глубину обработки N300 G98 L1 N310 Q36 = Q36 + Q35 Актуализация угла N320 Q37 = Q37 + 1 Актуализация счетчика резки N330 Q21 = Q3 COS Q36 Расчет текущей X-координаты N340 Q22 = Q4 SIN Q36 Расчет текущей Y-координаты N350 G01 X+Q21 Y+Q22 FQ11 Подвод к следующей точке N360 D12 P01 +Q37 P02 +Q7 P03 1 Запрос, готово ли; если нет, то возврат к Label 1 N370 G73 G90 H+0 Сброс вращения N380 G54 X+0 Y+0 Отмена смещения нулевой точки N390 G00 G40 Z+Q12 Отвод на безопасное расстояние N400 G98 L0 Конец подпрограммы N99999999 %ELLIPSE G71 368 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
