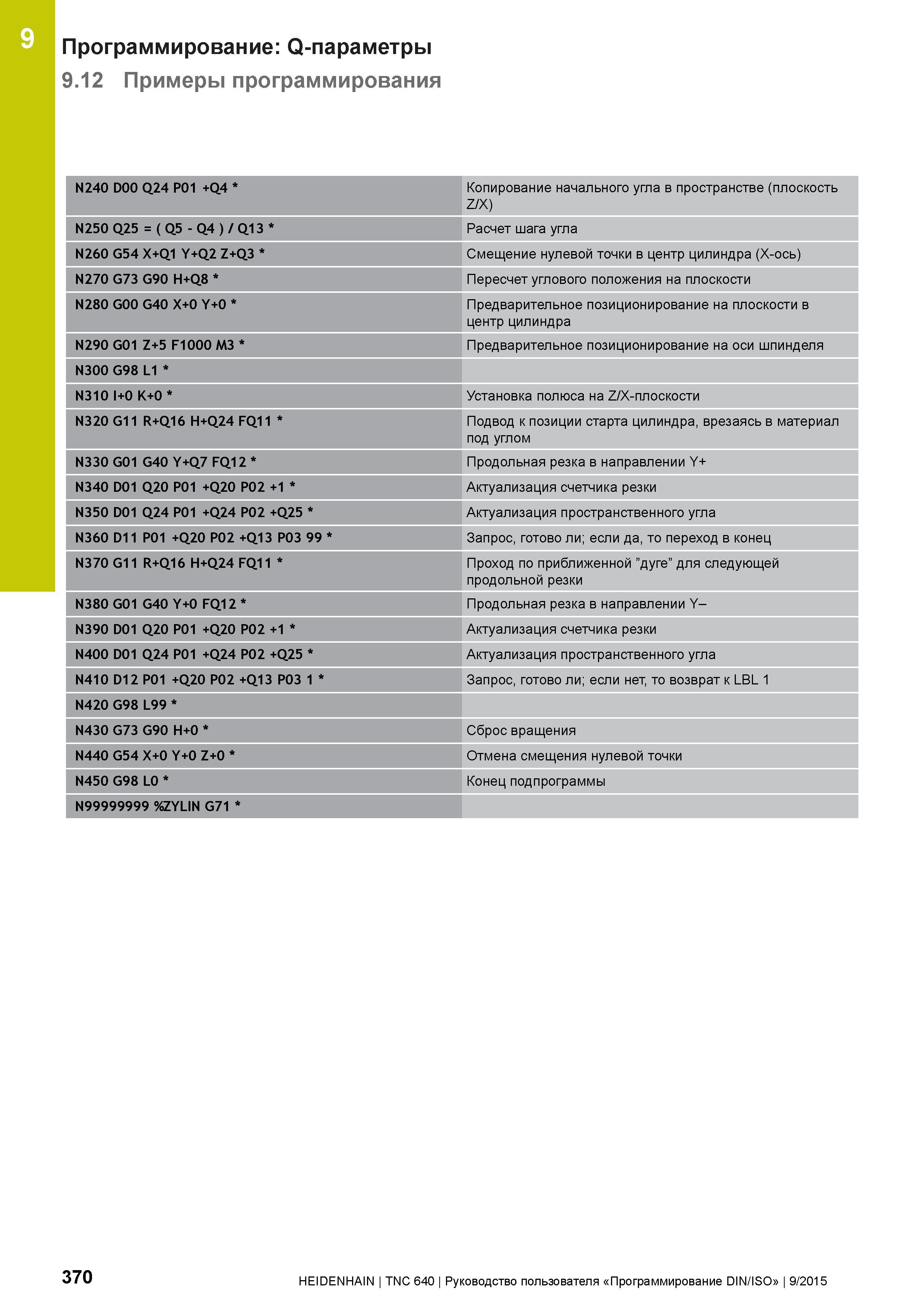

9 Программирование: Q-параметры 9.12 Примеры программирования N240 D00 Q24 P01 +Q4 Копирование начального угла в пространстве (плоскость Z/X) N250 Q25 = ( Q5 - Q4 ) / Q13 Расчет шага угла N260 G54 X+Q1 Y+Q2 Z+Q3 Смещение нулевой точки в центр цилиндра (X-ось) N270 G73 G90 H+Q8 Пересчет углового положения на плоскости N280 G00 G40 X+0 Y+0 Предварительное позиционирование на плоскости в центр цилиндра N290 G01 Z+5 F1000 M3 Предварительное позиционирование на оси шпинделя N300 G98 L1 N310 I+0 K+0 Установка полюса на Z/X-плоскости N320 G11 R+Q16 H+Q24 FQ11 Подвод к позиции старта цилиндра, врезаясь в материал под углом N330 G01 G40 Y+Q7 FQ12 Продольная резка в направлении Y+ N340 D01 Q20 P01 +Q20 P02 +1 Актуализация счетчика резки N350 D01 Q24 P01 +Q24 P02 +Q25 Актуализация пространственного угла N360 D11 P01 +Q20 P02 +Q13 P03 99 Запрос, готово ли; если да, то переход в конец N370 G11 R+Q16 H+Q24 FQ11 Проход по приближенной ”дуге” для следующей продольной резки N380 G01 G40 Y+0 FQ12 Продольная резка в направлении Y- N390 D01 Q20 P01 +Q20 P02 +1 Актуализация счетчика резки N400 D01 Q24 P01 +Q24 P02 +Q25 Актуализация пространственного угла N410 D12 P01 +Q20 P02 +Q13 P03 1 Запрос, готово ли; если нет, то возврат к LBL 1 N420 G98 L99 N430 G73 G90 H+0 Сброс вращения N440 G54 X+0 Y+0 Z+0 Отмена смещения нулевой точки N450 G98 L0 Конец подпрограммы N99999999 %ZYLIN G71 370 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
