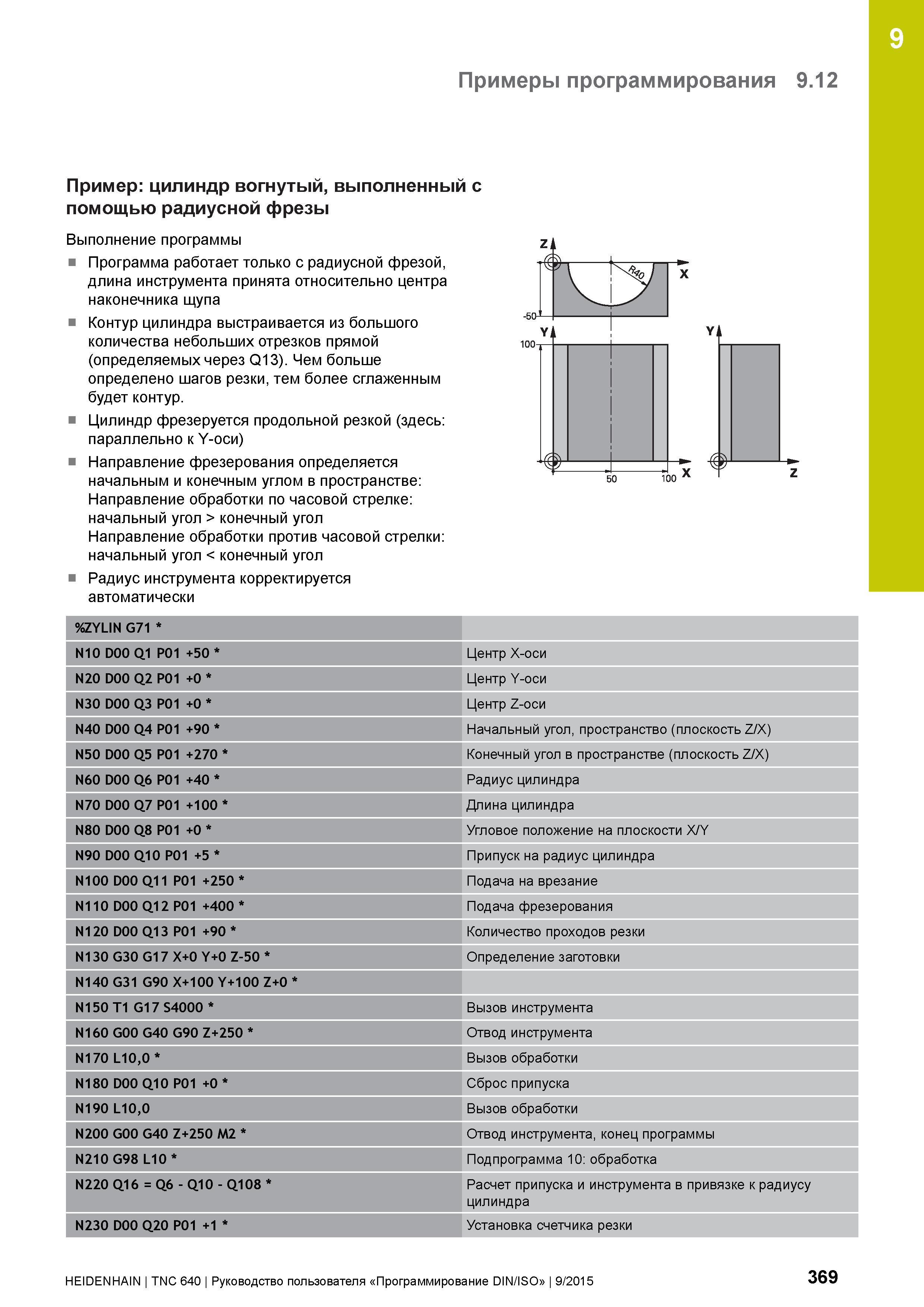

9 Примеры программирования 9.12 Пример: цилиндр вогнутый, выполненный с помощью радиусной фрезы Выполнение программы Программа работает только с радиусной фрезой, длина инструмента принята относительно центра наконечника щупа Контур цилиндра выстраивается из большого количества небольших отрезков прямой (определяемых через Q13). Чем больше определено шагов резки, тем более сглаженным будет контур. Цилиндр фрезеруется продольной резкой (здесь: параллельно к Y-оси) Направление фрезерования определяется начальным и конечным углом в пространстве: Направление обработки по часовой стрелке: начальный угол > конечный угол Направление обработки против часовой стрелки: начальный угол < конечный угол Радиус инструмента корректируется автоматически %ZYLIN G71 N10 D00 Q1 P01 +50 Центр X-оси N20 D00 Q2 P01 +0 Центр Y-оси N30 D00 Q3 P01 +0 Центр Z-оси N40 D00 Q4 P01 +90 Начальный угол, пространство (плоскость Z/X) N50 D00 Q5 P01 +270 Конечный угол в пространстве (плоскость Z/X) N60 D00 Q6 P01 +40 Радиус цилиндра N70 D00 Q7 P01 +100 Длина цилиндра N80 D00 Q8 P01 +0 Угловое положение на плоскости X/Y N90 D00 Q10 P01 +5 Припуск на радиус цилиндра N100 D00 Q11 P01 +250 Подача на врезание N110 D00 Q12 P01 +400 Подача фрезерования N120 D00 Q13 P01 +90 Количество проходов резки N130 G30 G17 X+0 Y+0 Z-50 Определение заготовки N140 G31 G90 X+100 Y+100 Z+0 N150 T1 G17 S4000 Вызов инструмента N160 G00 G40 G90 Z+250 Отвод инструмента N170 L10,0 Вызов обработки N180 D00 Q10 P01 +0 Сброс припуска N190 L10,0 Вызов обработки N200 G00 G40 Z+250 M2 Отвод инструмента, конец программы N210 G98 L10 Подпрограмма 10: обработка N220 Q16 = Q6 - Q10 - Q108 Расчет припуска и инструмента в привязке к радиусу цилиндра N230 D00 Q20 P01 +1 Установка счетчика резки HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 369
