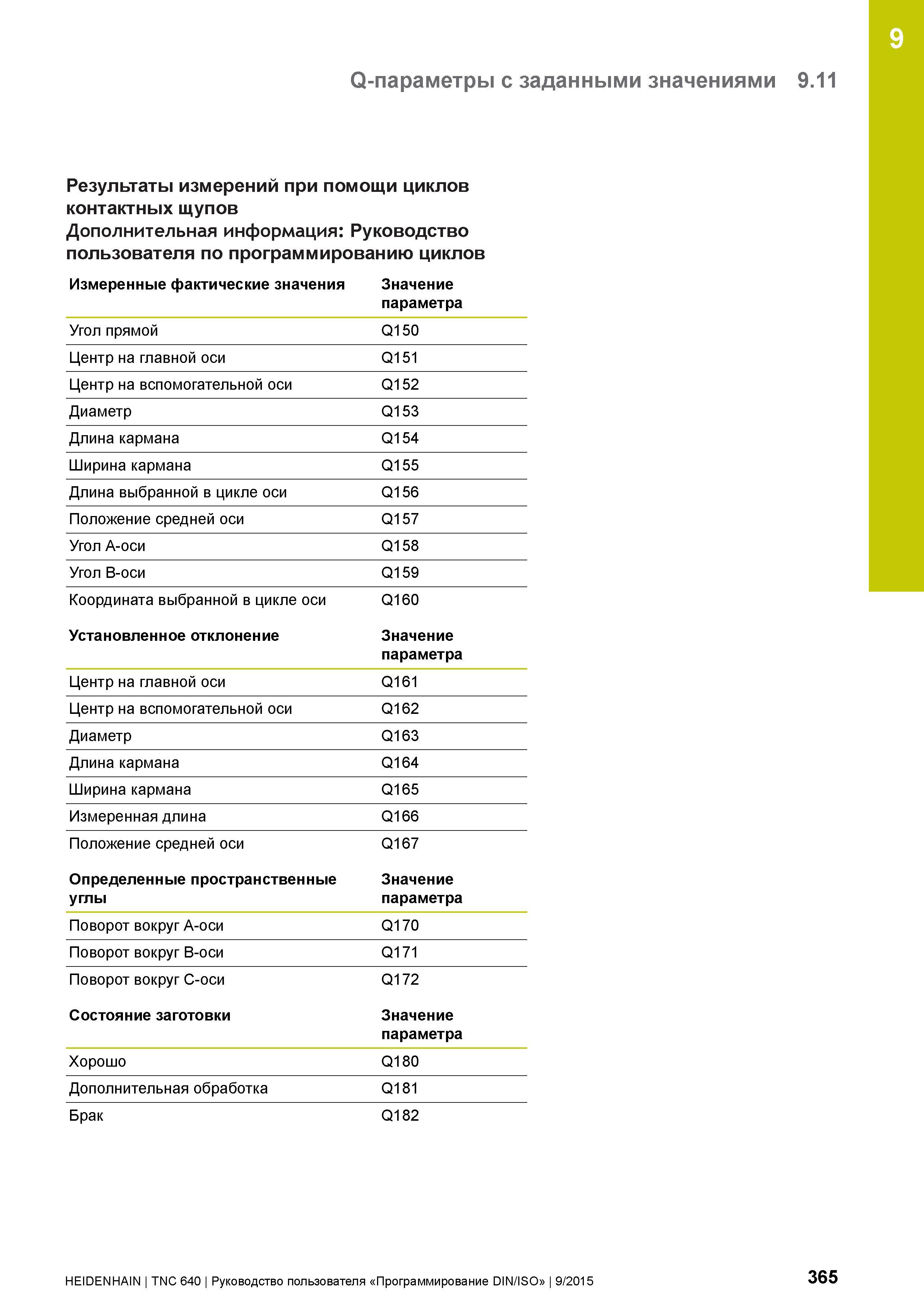

9 Q-параметры с заданными значениями 9.11 Результаты измерений при помощи циклов контактных щупов Дополнительная информация: Руководство пользователя по программированию циклов Измеренные фактические значения Значение параметра Угол прямой Q150 Центр на главной оси Q151 Центр на вспомогательной оси Q152 Диаметр Q153 Длина кармана Q154 Ширина кармана Q155 Длина выбранной в цикле оси Q156 Положение средней оси Q157 Угол A-оси Q158 Угол B-оси Q159 Координата выбранной в цикле оси Q160 Установленное отклонение Значение параметра Центр на главной оси Q161 Центр на вспомогательной оси Q162 Диаметр Q163 Длина кармана Q164 Ширина кармана Q165 Измеренная длина Q166 Положение средней оси Q167 Определенные пространственные Значение углы параметра Поворот вокруг A-оси Q170 Поворот вокруг B-оси Q171 Поворот вокруг C-оси Q172 Состояние заготовки Значение параметра Хорошо Q180 Дополнительная обработка Q181 Брак Q182 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 365
