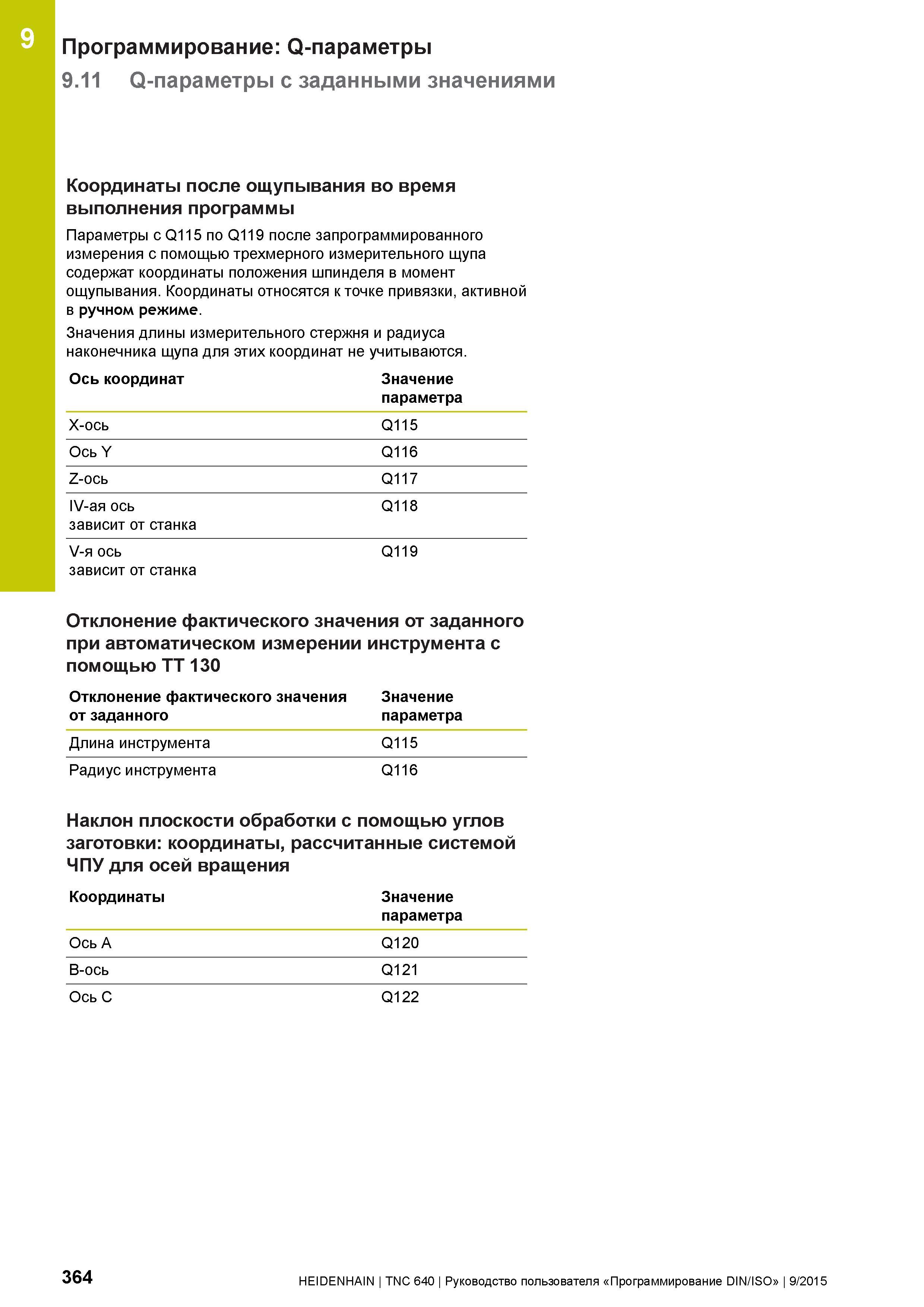

9 Программирование: Q-параметры 9.11 Q-параметры с заданными значениями Координаты после ощупывания во время выполнения программы Параметры с Q115 по Q119 после запрограммированного измерения с помощью трехмерного измерительного щупа содержат координаты положения шпинделя в момент ощупывания. Координаты относятся к точке привязки, активной в ручном режиме. Значения длины измерительного стержня и радиуса наконечника щупа для этих координат не учитываются. Ось координат Значение параметра X-ось Q115 Ось Y Q116 Z-ось Q117 IV-ая ось Q118 зависит от станка V-я ось Q119 зависит от станка Отклонение фактического значения от заданного при автоматическом измерении инструмента с помощью TT 130 Отклонение фактического значения Значение от заданного параметра Длина инструмента Q115 Радиус инструмента Q116 Наклон плоскости обработки с помощью углов заготовки: координаты, рассчитанные системой ЧПУ для осей вращения Координаты Значение параметра Ось A Q120 B-ось Q121 ОсьC Q122 364 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
