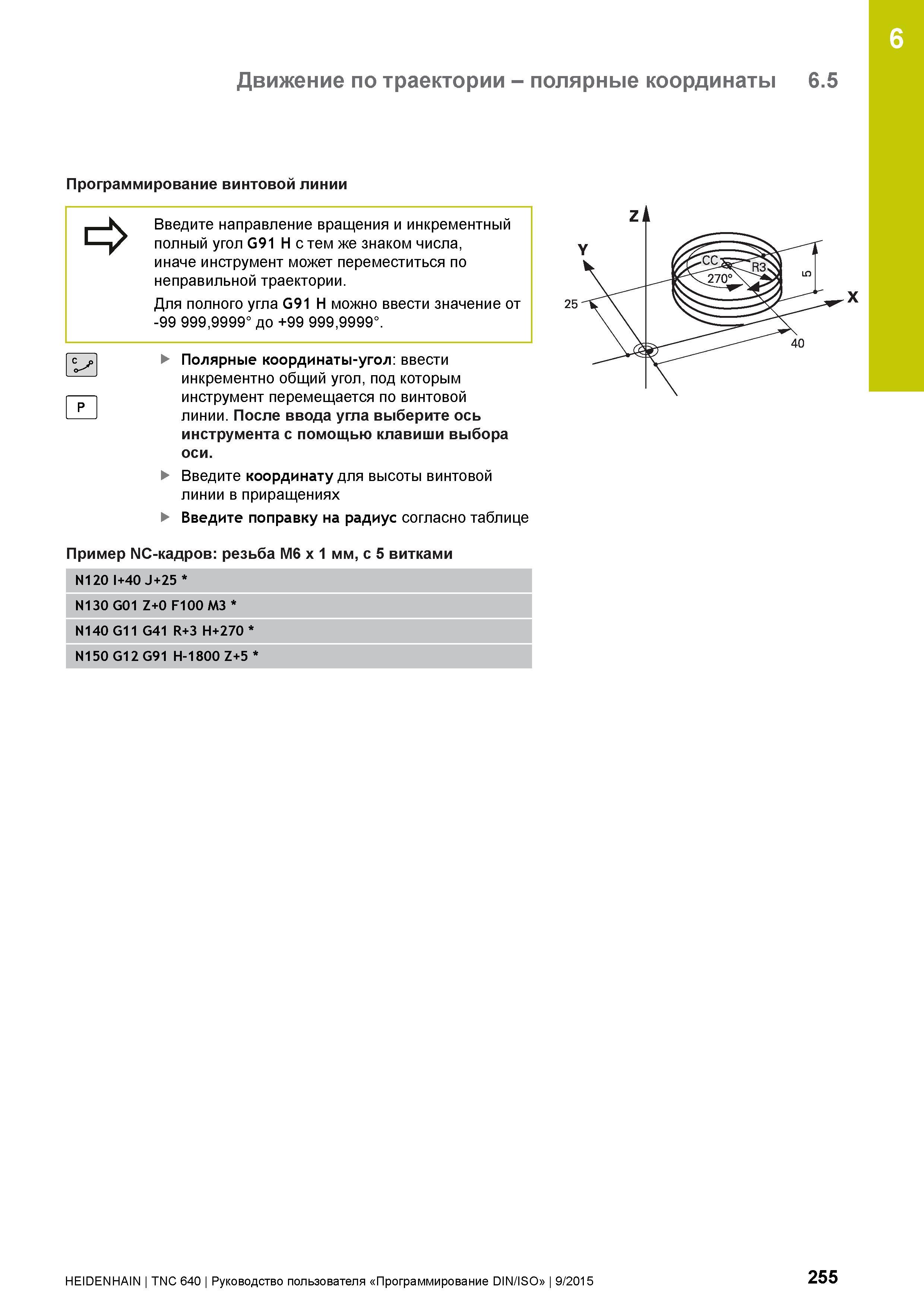

6 Движение по траектории - полярные координаты 6.5 Программирование винтовой линии => Введите направление вращения и инкрементный полный угол G91 H с тем же знаком числа, иначе инструмент может переместиться по неправильной траектории. Для полного угла G91 H можно ввести значение от -99 999,9999° до +99 999,9999°. Полярные координаты-угол: ввести инкрементно общий угол, под которым инструмент перемещается по винтовой линии. После ввода угла выберите ось инструмента с помощью клавиши выбора оси. Введите координату для высоты винтовой линии в приращениях Введите поправку на радиус согласно таблице Пример NC-кадров: резьба M6 x 1 мм, с 5 витками N120 I+40 J+25 N130 G01 Z+0 F100 M3 N140 G11 G41 R+3 H+270 N150 G12 G91 H-1800 Z+5 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 255
