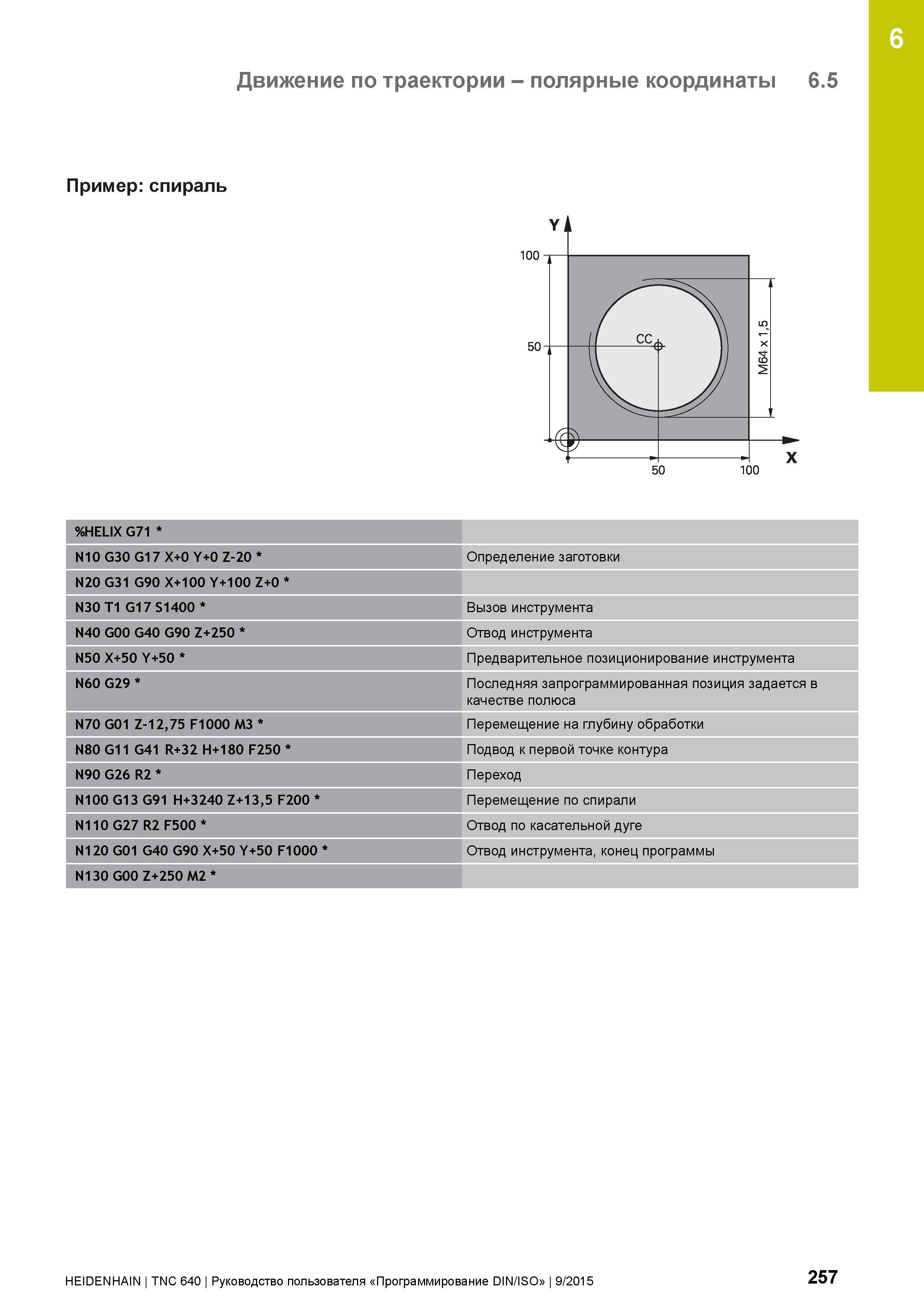

6 Движение по траектории - полярные координаты 6.5 Пример:спираль %HELIX G71 N10 G30 G17 X+0 Y+0 Z-20 Определение заготовки N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17 S1400 Вызов инструмента N40 G00 G40 G90 Z+250 Отвод инструмента N50 X+50 Y+50 Предварительное позиционирование инструмента N60 G29 Последняя запрограммированная позиция задается в качестве полюса N70 G01 Z-12,75 F1000 M3 Перемещение на глубину обработки N80 G11 G41 R+32 H+180 F250 Подвод к первой точке контура N90 G26 R2 Переход N100 G13 G91 H+3240 Z+13,5 F200 Перемещение по спирали N110 G27 R2 F500 Отвод по касательной дуге N120 G01 G40 G90 X+50 Y+50 F1000 Отвод инструмента, конец программы N130 G00 Z+250 M2 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 257
