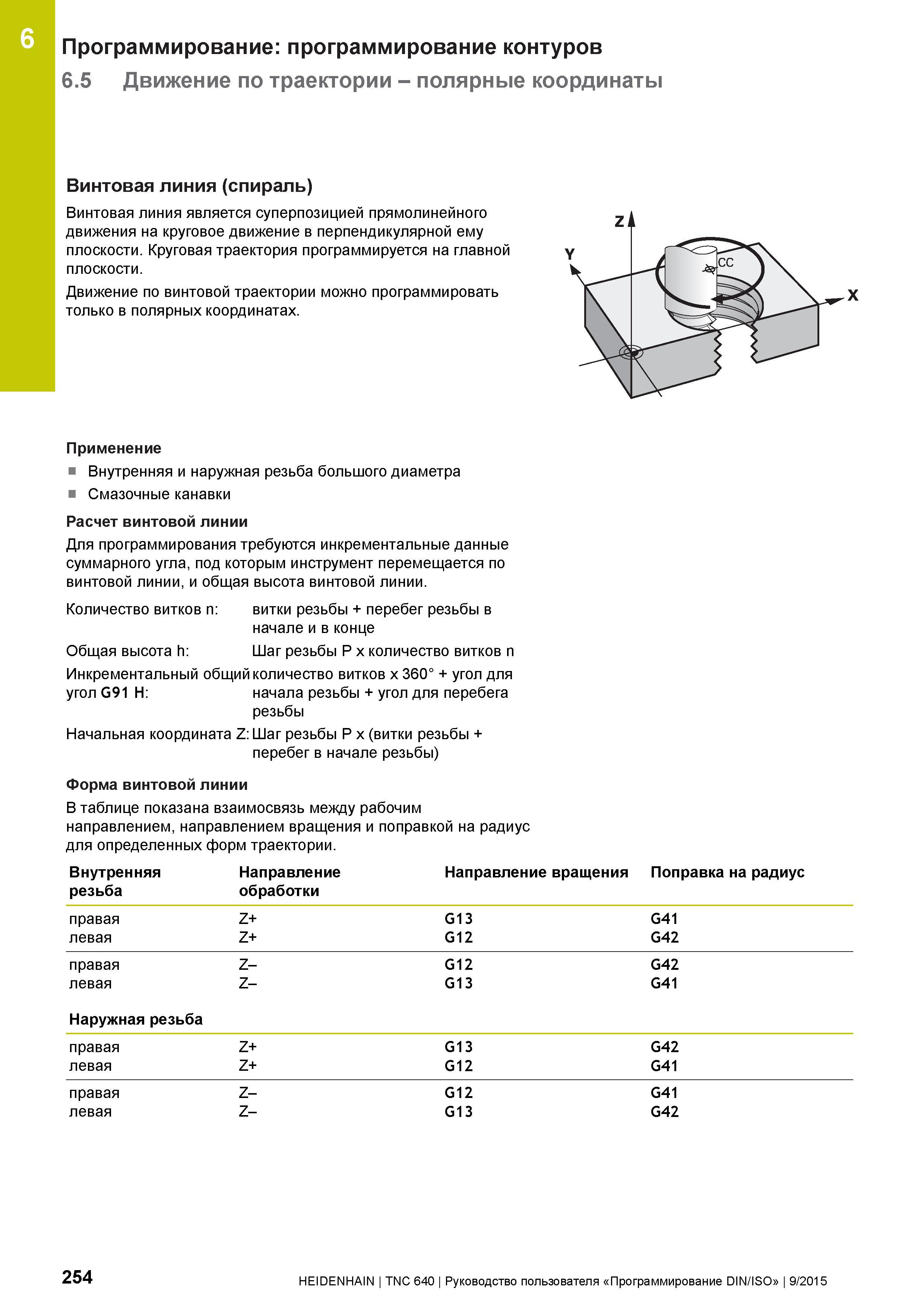

6 Программирование: программирование контуров 6.5 Движение по траектории - полярные координаты Винтовая линия (спираль) Винтовая линия является суперпозицией прямолинейного движения на круговое движение в перпендикулярной ему плоскости. Круговая траектория программируется на главной плоскости. Движение по винтовой траектории можно программировать только в полярных координатах. Применение Внутренняя и наружная резьба большого диаметра Смазочные канавки Расчет винтовой линии Для программирования требуются инкрементальные данные суммарного угла, под которым инструмент перемещается по винтовой линии, и общая высота винтовой линии. Количество витков n: витки резьбы + перебег резьбы в начале и в конце Общая высота h: Шаг резьбы P x количество витков n Инкрементальный общийколичество витков x 360° + угол для угол G91 H: начала резьбы + угол для перебега резьбы Начальная координата Z: Шаг резьбы P x (витки резьбы + перебег в начале резьбы) Форма винтовой линии В таблице показана взаимосвязь между рабочим направлением, направлением вращения и поправкой на радиус для определенных форм траектории. Внутренняя Направление Направление вращения Поправка на радиус резьба обработки правая Z+ G13 G41 левая Z+ G12 G42 правая Z- G12 G42 левая Z- G13 G41 Наружная резьба правая Z+ G13 G42 левая Z+ G12 G41 правая Z- G12 G41 левая Z- G13 G42 254 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
