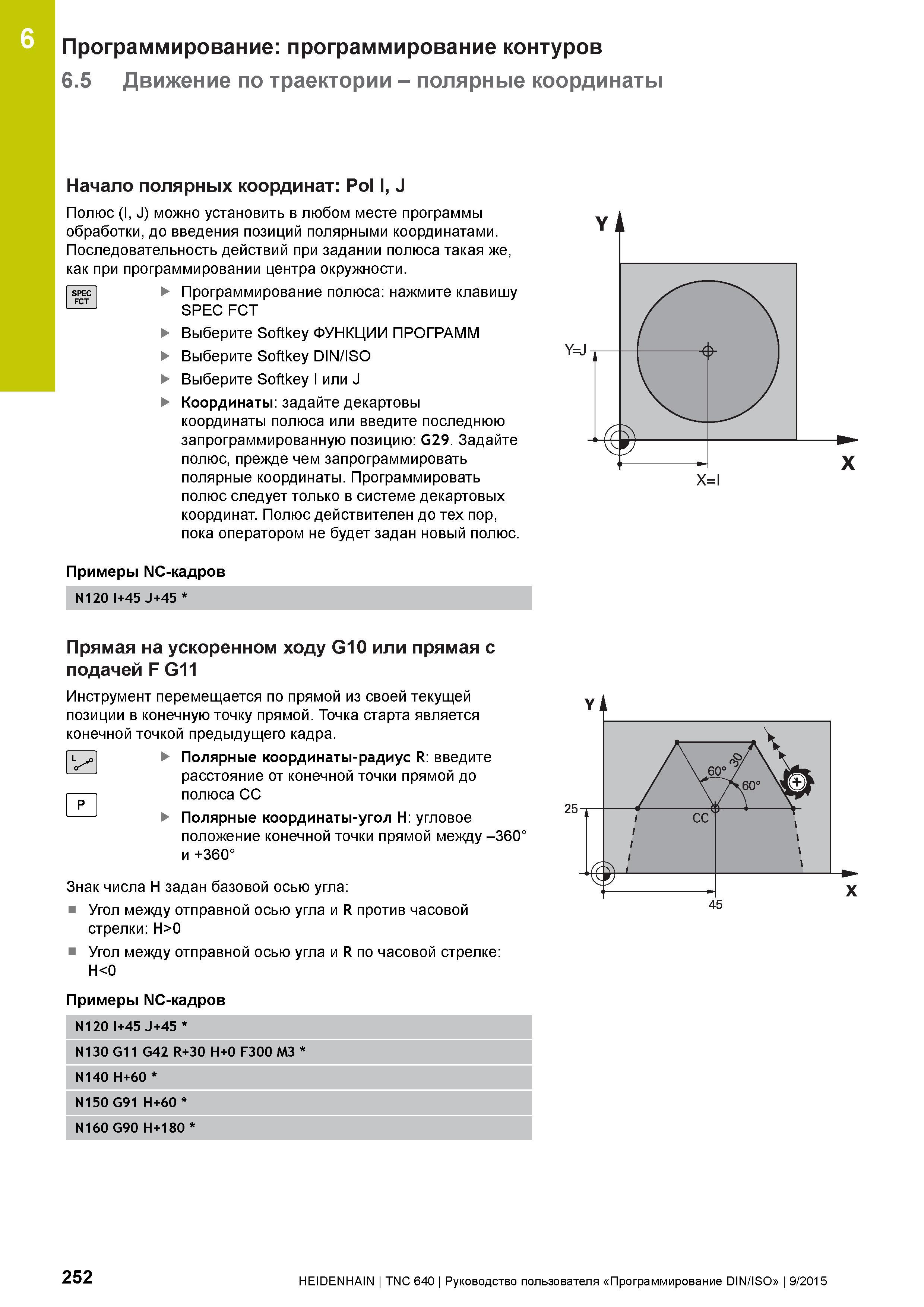

6 Программирование: программирование контуров 6.5 Движение по траектории - полярные координаты SPEC FCT Начало полярных координат: Pol I, J Полюс (I, J) можно установить в любом месте программы обработки, до введения позиций полярными координатами. Последовательность действий при задании полюса такая же, как при программировании центра окружности. Программирование полюса: нажмите клавишу SPEC FCT Выберите Softkey ФУНКЦИИ ПРОГРАММ Выберите Softkey DIN/ISO Выберите Softkey I или J Координаты: задайте декартовы координаты полюса или введите последнюю запрограммированную позицию: G29. Задайте полюс, прежде чем запрограммировать полярные координаты. Программировать полюс следует только в системе декартовых координат. Полюс действителен до тех пор, пока оператором не будет задан новый полюс. Примеры NC-кадров N120 I+45 J+45 Прямая на ускоренном ходу G10 или прямая с подачей F G11 Инструмент перемещается по прямой из своей текущей позиции в конечную точку прямой. Точка старта является конечной точкой предыдущего кадра. Полярные координаты-радиус R: введите расстояние от конечной точки прямой до полюса CC Полярные координаты-угол H: угловое положение конечной точки прямой между -360° и +360° Знак числа H задан базовой осью угла: Угол между отправной осью угла и R против часовой стрелки: H>0 Угол между отправной осью угла и R по часовой стрелке: H<0 Примеры NC-кадров N120 I+45 J+45 N130 G11 G42 R+30 H+0 F300 M3 N140 H+60 N150 G91 H+60 N160 G90 H+180 252 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
