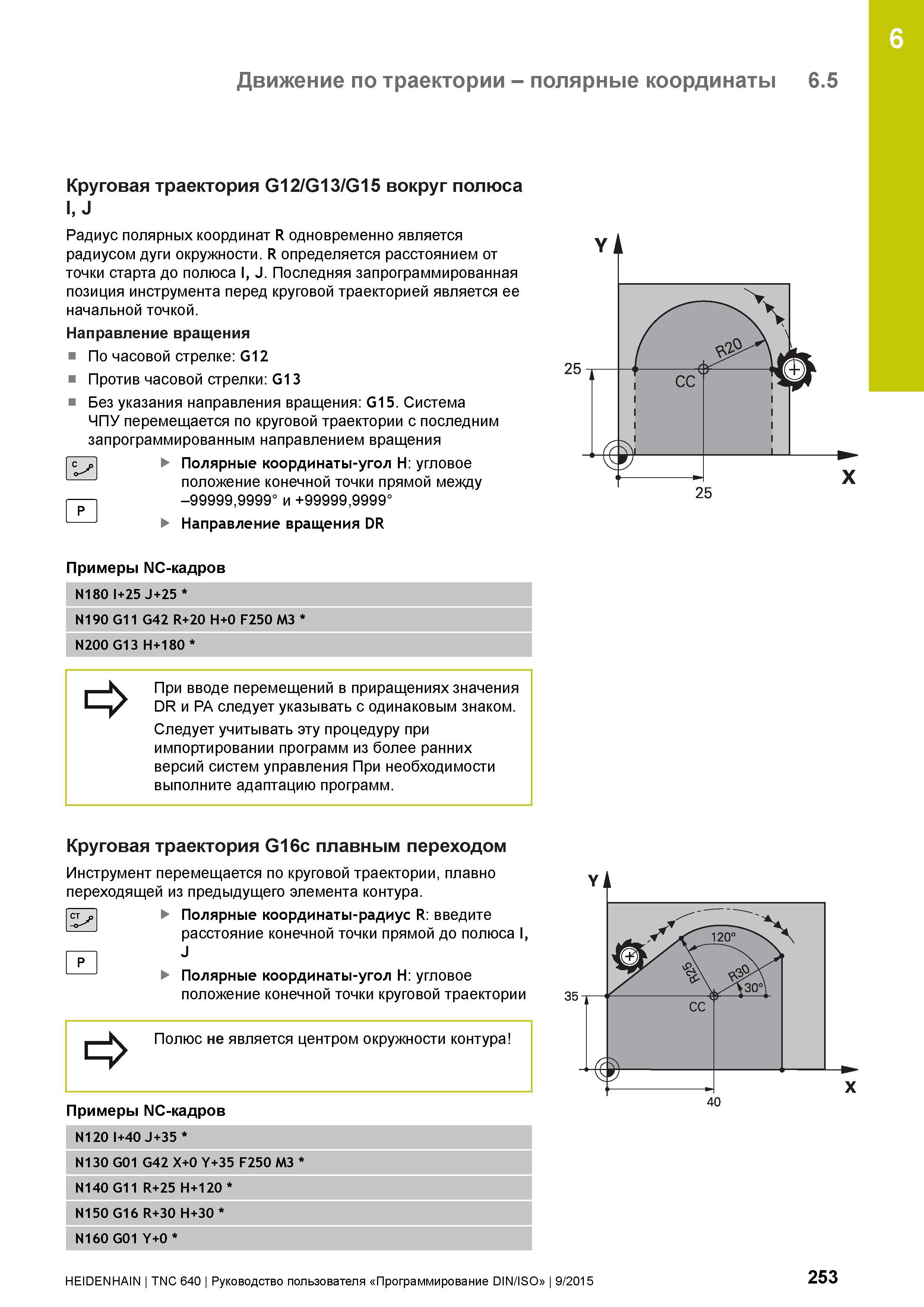

6 Движение по траектории - полярные координаты 6.5 Круговая траектория G12/G13/G15 вокруг полюса I, J Радиус полярных координат R одновременно является радиусом дуги окружности. R определяется расстоянием от точки старта до полюса I, J. Последняя запрограммированная позиция инструмента перед круговой траекторией является ее начальной точкой. Направление вращения По часовой стрелке: G12 Против часовой стрелки: G13 Без указания направления вращения: G15. Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения Полярные координаты-угол H: угловое положение конечной точки прямой между -99999,9999° и +99999,9999° Направление вращения DR Примеры NC-кадров N180 I+25 J+25 N190 G11 G42 R+20 H+0 F250 M3 N200 G13 H+180 => При вводе перемещений в приращениях значения DR и PA следует указывать с одинаковым знаком. Следует учитывать эту процедуру при импортировании программ из более ранних версий систем управления При необходимости выполните адаптацию программ. Круговая траектория G16с плавным переходом Инструмент перемещается по круговой траектории, плавно переходящей из предыдущего элемента контура. Полярные координаты-радиус R: введите расстояние конечной точки прямой до полюса I, J Полярные координаты-угол H: угловое положение конечной точки круговой траектории Примеры NC-кадров N120 I+40 J+35 N130 G01 G42 X+0 Y+35 F250 M3 N140 G11 R+25 H+120 N150 G16 R+30 H+30 N160 G01 Y+0 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 253
