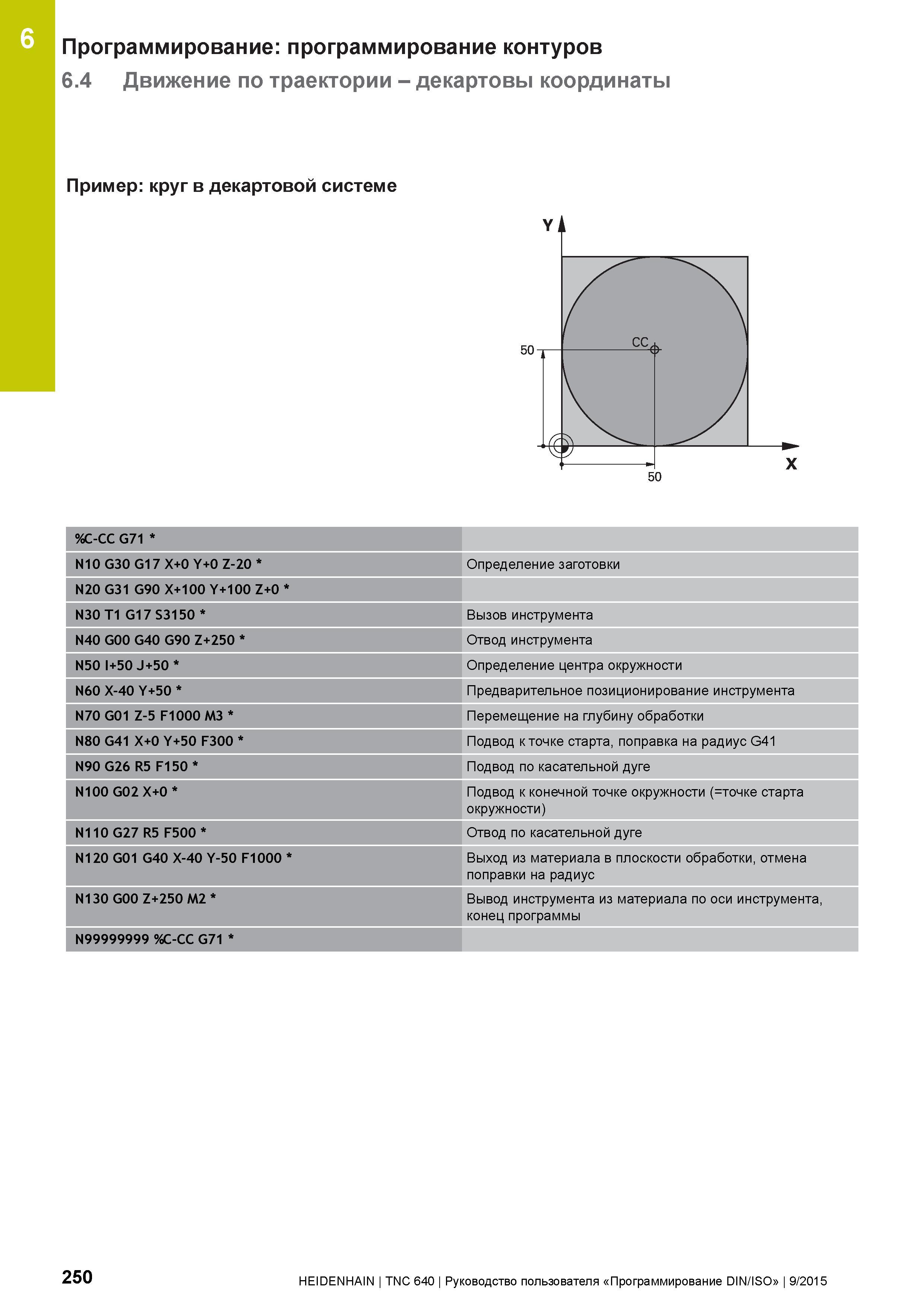

6 Программирование: программирование контуров 6.4 Движение по траектории - декартовы координаты Пример: круг в декартовой системе %C-CC G71 N10 G30 G17 X+0 Y+0 Z-20 Определение заготовки N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17S3150 Вызов инструмента N40 G00 G40 G90 Z+250 Отвод инструмента N50 I+50 J+50 Определение центра окружности N60 X-40 Y+50 Предварительное позиционирование инструмента N70 G01 Z-5 F1000 M3 Перемещение на глубину обработки N80 G41 X+0 Y+50 F300 Подвод к точке старта, поправка на радиус G41 N90 G26 R5 F150 Подвод по касательной дуге N100 G02 X+0 Подвод к конечной точке окружности (=точке старта окружности) N110 G27 R5 F500 Отвод по касательной дуге N120 G01 G40 X-40 Y-50 F1000 Выход из материала в плоскости обработки, отмена поправки на радиус N130 G00 Z+250 M2 Вывод инструмента из материала по оси инструмента, конец программы N99999999 %C-CC G71 250 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
