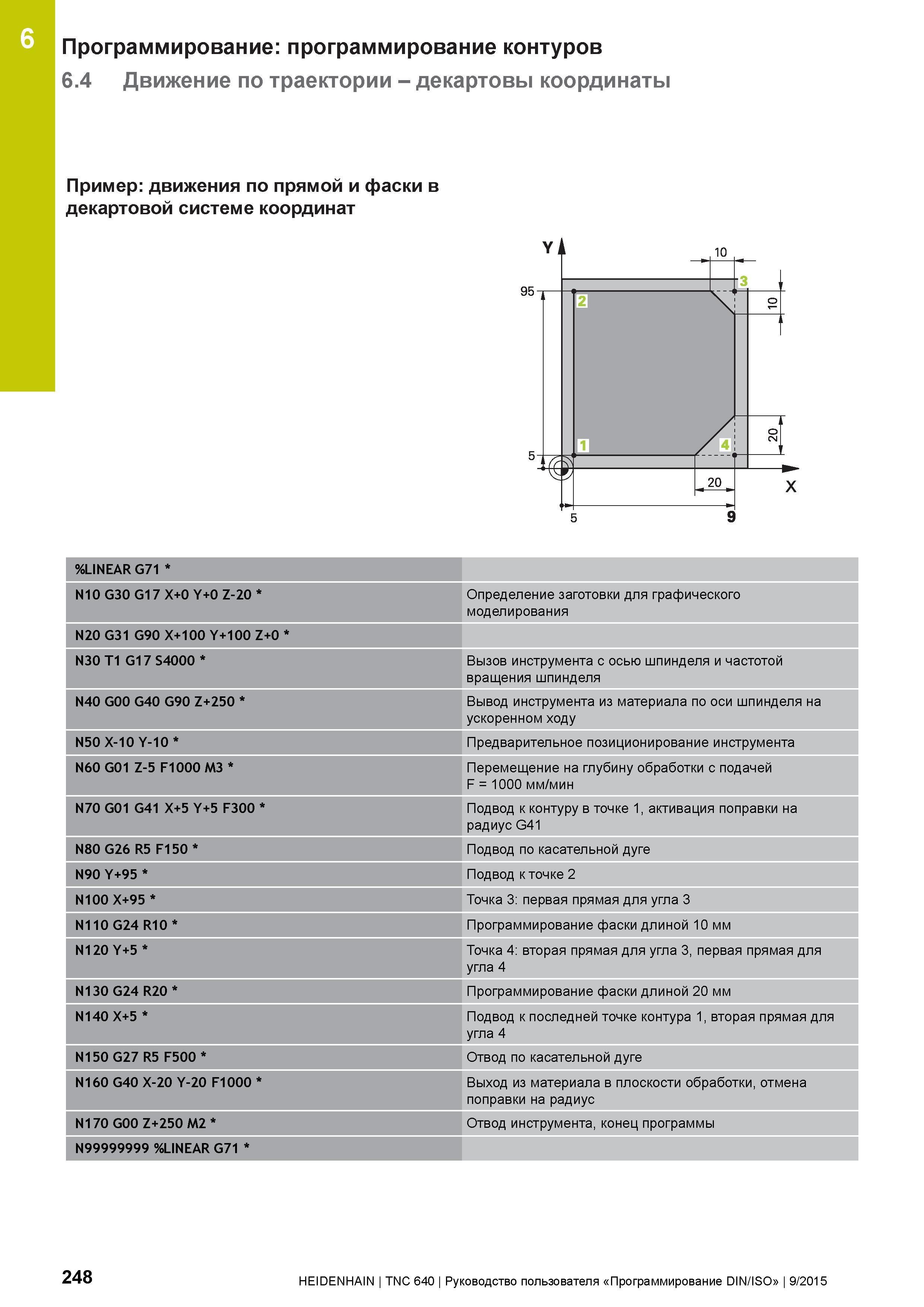

6 Программирование: программирование контуров 6.4 Движение по траектории - декартовы координаты Пример: движения по прямой и фаски в декартовой системе координат %LINEAR G71 N10 G30 G17 X+0 Y+0 Z-20 Определение заготовки для графического моделирования N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17 S4000 Вызов инструмента с осью шпинделя и частотой вращения шпинделя N40 G00 G40 G90 Z+250 Вывод инструмента из материала по оси шпинделя на ускоренном ходу N50 X-10 Y-10 Предварительное позиционирование инструмента N60 G01 Z-5 F1000 M3 Перемещение на глубину обработки с подачей F = 1000 мм/мин N70 G01 G41 X+5 Y+5 F300 Подвод к контуру в точке 1, активация поправки на радиус G41 N80 G26 R5 F150 Подвод по касательной дуге N90 Y+95 Подвод к точке 2 N100 X+95 Точка 3: первая прямая для угла 3 N110 G24 R10 Программирование фаски длиной 10 мм N120 Y+5 Точка 4: вторая прямая для угла 3, первая прямая для угла 4 N130 G24 R20 Программирование фаски длиной 20 мм N140 X+5 Подвод к последней точке контура 1, вторая прямая для угла 4 N150 G27 R5 F500 Отвод по касательной дуге N160 G40 X-20 Y-20 F1000 Выход из материала в плоскости обработки, отмена поправки на радиус N170 G00 Z+250 M2 Отвод инструмента, конец программы N99999999 %LINEAR G71 248 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
