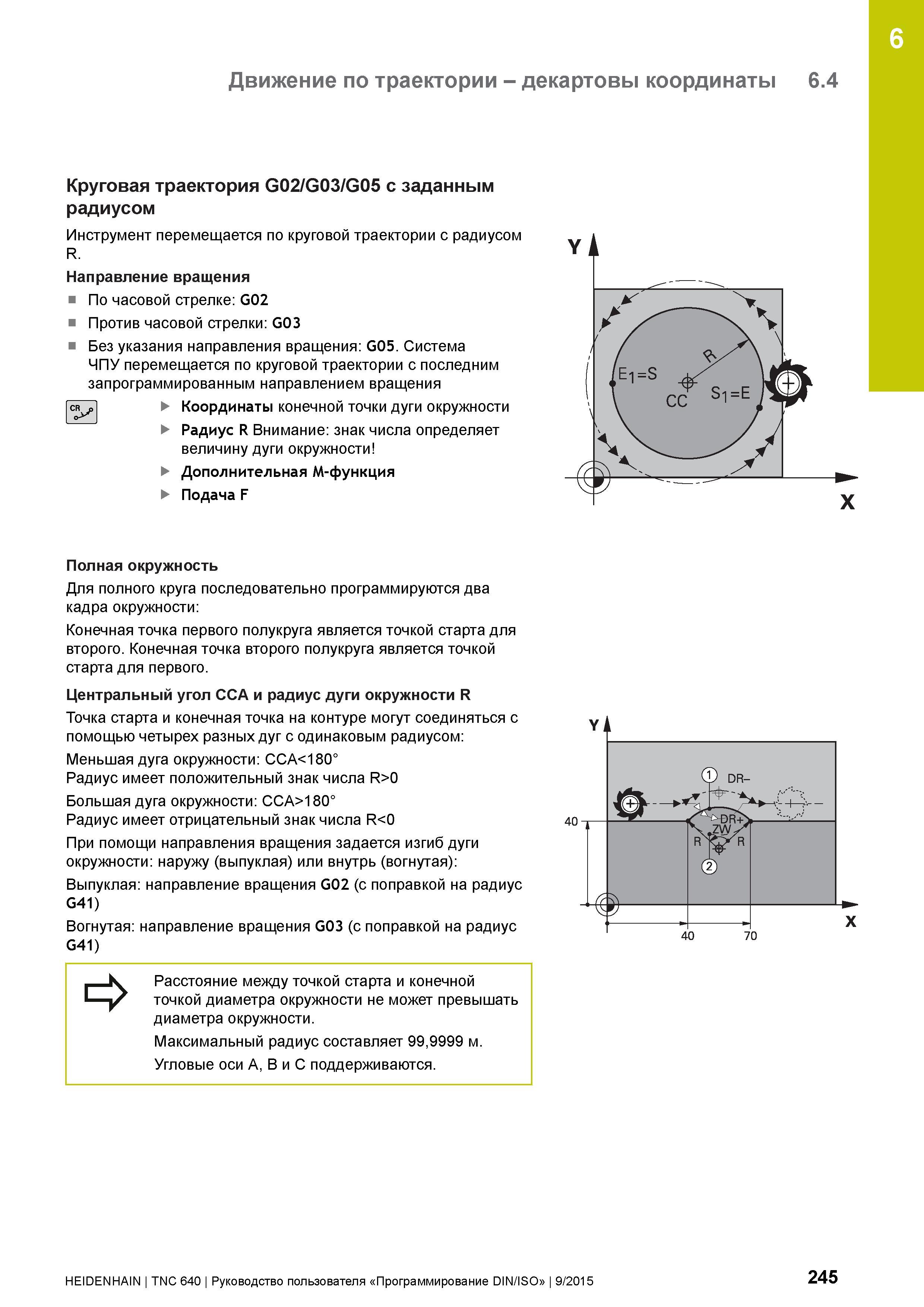

6 Движение по траектории - декартовы координаты 6.4 Круговая траектория G02/G03/G05 с заданным радиусом Инструмент перемещается по круговой траектории с радиусом R. Направление вращения По часовой стрелке: G02 Против часовой стрелки: G03 Без указания направления вращения: G05. Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения Координаты конечной точки дуги окружности Радиус R Внимание: знак числа определяет величину дуги окружности Дополнительная M-функция Подача F Полная окружность Для полного круга последовательно программируются два кадра окружности: Конечная точка первого полукруга является точкой старта для второго. Конечная точка второго полукруга является точкой старта для первого. Центральный угол CCA и радиус дуги окружности R Точка старта и конечная точка на контуре могут соединяться с помощью четырех разных дуг с одинаковым радиусом: Меньшая дуга окружности: CCA<180° Радиус имеет положительный знак числа R>0 Большая дуга окружности: CCA>180° Радиус имеет отрицательный знак числа R<0 При помощи направления вращения задается изгиб дуги окружности: наружу (выпуклая) или внутрь (вогнутая): Выпуклая: направление вращения G02 (с поправкой на радиус G41) Вогнутая: направление вращения G03 (с поправкой на радиус G41 ) Расстояние между точкой старта и конечной точкой диаметра окружности не может превышать диаметра окружности. Максимальный радиус составляет 99,9999 м. Угловые оси A, B и C поддерживаются. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 245
