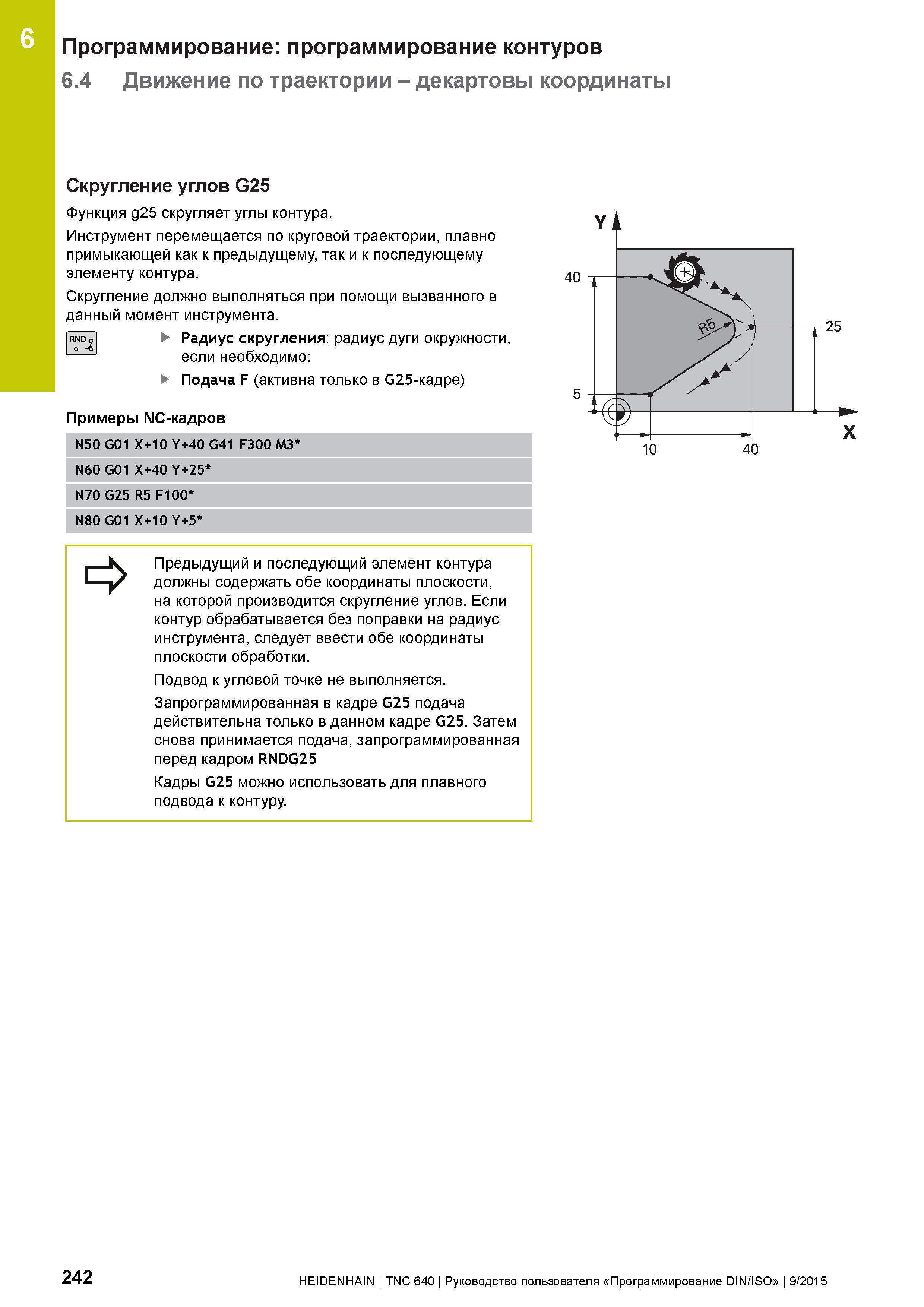

6 Программирование: программирование контуров 6.4 Движение по траектории - декартовы координаты Скругление углов G25 Функция g25 скругляет углы контура. Инструмент перемещается по круговой траектории, плавно примыкающей как к предыдущему, так и к последующему элементу контура. Скругление должно выполняться при помощи вызванного в данный момент инструмента. Радиус скругления: радиус дуги окружности, если необходимо: Подача F (активна только в G25-кадре) Примеры NC-кадров N50 G01 X+10 Y+40 G41 F300 M3 N60 G01 X+40 Y+25 N70 G25 R5 F100 N80 G01 X+10 Y+5 Предыдущий и последующий элемент контура должны содержать обе координаты плоскости, на которой производится скругление углов. Если контур обрабатывается без поправки на радиус инструмента, следует ввести обе координаты плоскости обработки. Подвод к угловой точке не выполняется. Запрограммированная в кадре G25 подача действительна только в данном кадре G25. Затем снова принимается подача, запрограммированная перед кадром RNDG25 Кадры G25 можно использовать для плавного подвода к контуру. 242 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
