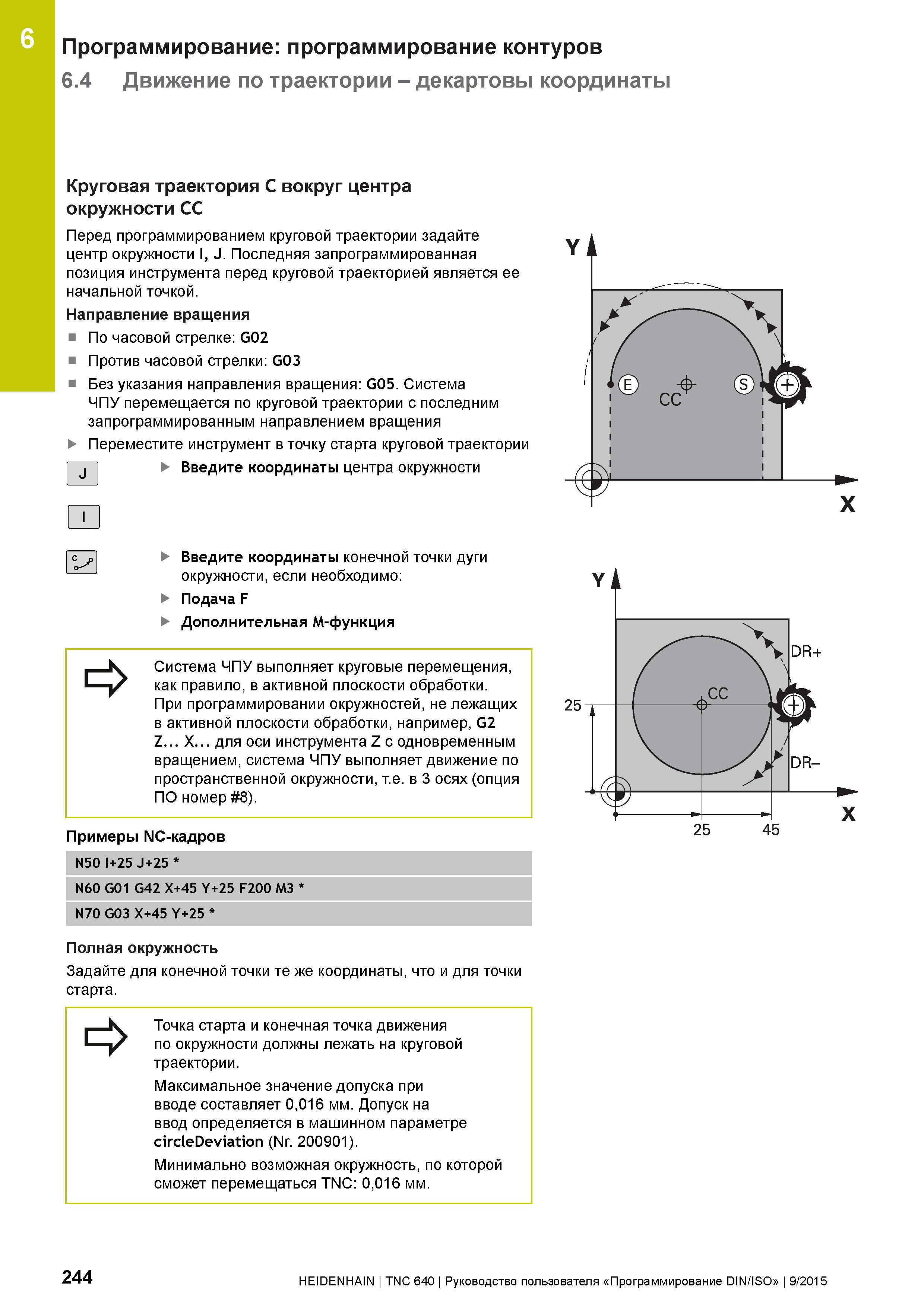

6 Программирование: программирование контуров 6.4 Движение по траектории - декартовы координаты Круговая траектория C вокруг центра окружности CC Перед программированием круговой траектории задайте центр окружности I, J. Последняя запрограммированная позиция инструмента перед круговой траекторией является ее начальной точкой. Направление вращения По часовой стрелке: G02 Против часовой стрелки: G03 Без указания направления вращения: G05. Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения Переместите инструмент в точку старта круговой траектории И Введите координаты центра окружности Введите координаты конечной точки дуги окружности, если необходимо: Подача F Дополнительная M-функция Система ЧПУ выполняет круговые перемещения, как правило, в активной плоскости обработки. При программировании окружностей, не лежащих в активной плоскости обработки, например, G2 Z... X... для оси инструмента Z с одновременным вращением, система ЧПУ выполняет движение по пространственной окружности, т.е. в 3 осях (опция ПО номер 8). Примеры NC-кадров N50 I+25 J+25 N60 G01 G42 X+45 Y+25 F200 M3 N70 G03 X+45 Y+25 Полная окружность Задайте для конечной точки те же координаты, что и для точки старта. Точка старта и конечная точка движения по окружности должны лежать на круговой траектории. Максимальное значение допуска при вводе составляет 0,016 мм. Допуск на ввод определяется в машинном параметре circleDeviation (Nr. 200901). Минимально возможная окружность, по которой сможет перемещаться TNC: 0,016 мм. 244 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
