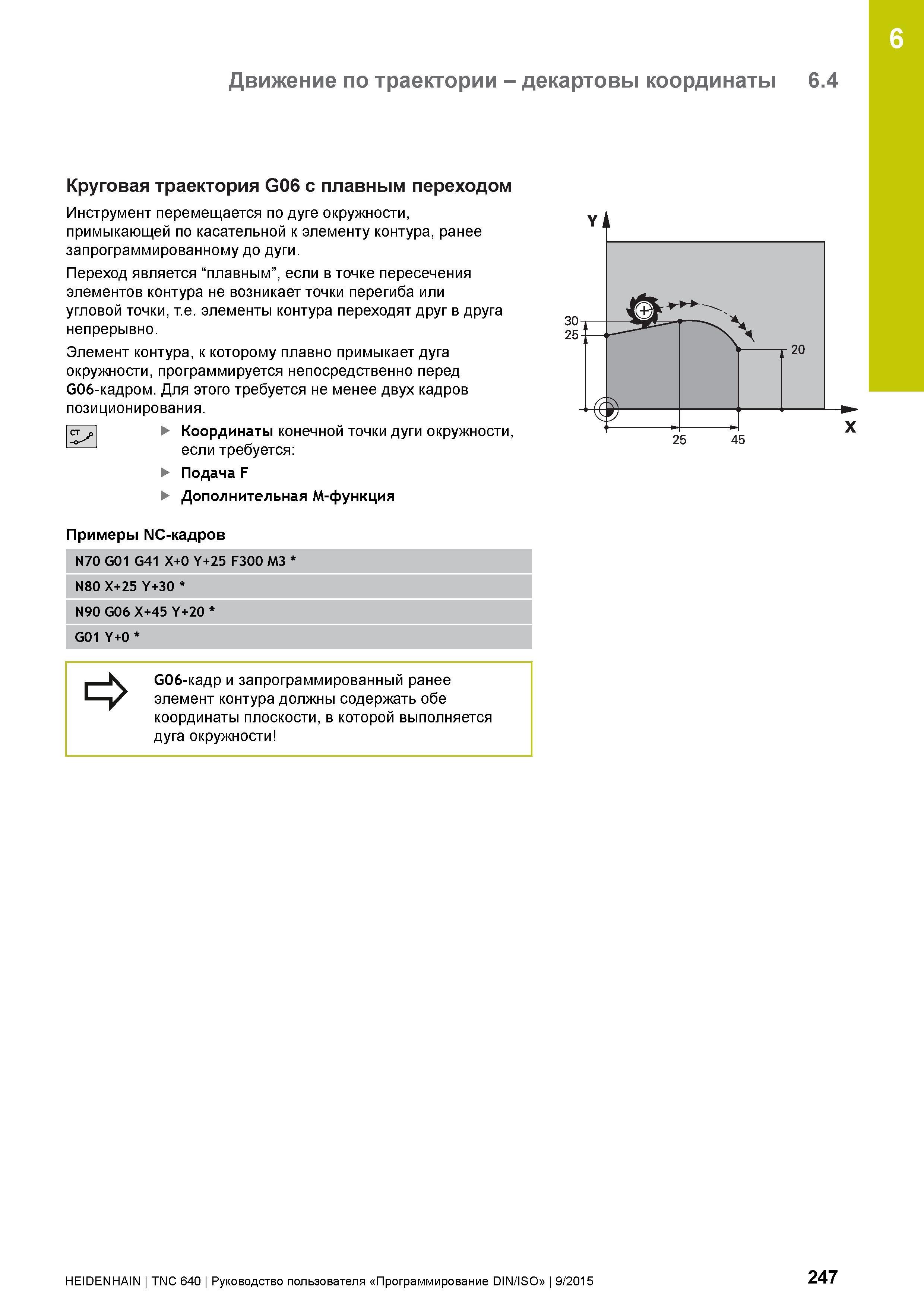

6 Движение по траектории - декартовы координаты 6.4 Круговая траектория G06 с плавным переходом Инструмент перемещается по дуге окружности, примыкающей по касательной к элементу контура, ранее запрограммированному до дуги. Переход является “плавным”, если в точке пересечения элементов контура не возникает точки перегиба или угловой точки, т.е. элементы контура переходят друг в друга непрерывно. Элемент контура, к которому плавно примыкает дуга окружности, программируется непосредственно перед G06-кадром. Для этого требуется не менее двух кадров позиционирования. Координаты конечной точки дуги окружности, если требуется: Подача F Дополнительная M-функция Примеры NC-кадров N70 G01 G41 X+0 Y+25 F300 M3 N80 X+25 Y+30 N90 G06 X+45 Y+20 G01 Y+0 G06-кадр и запрограммированный ранее элемент контура должны содержать обе координаты плоскости, в которой выполняется дуга окружности HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 247
