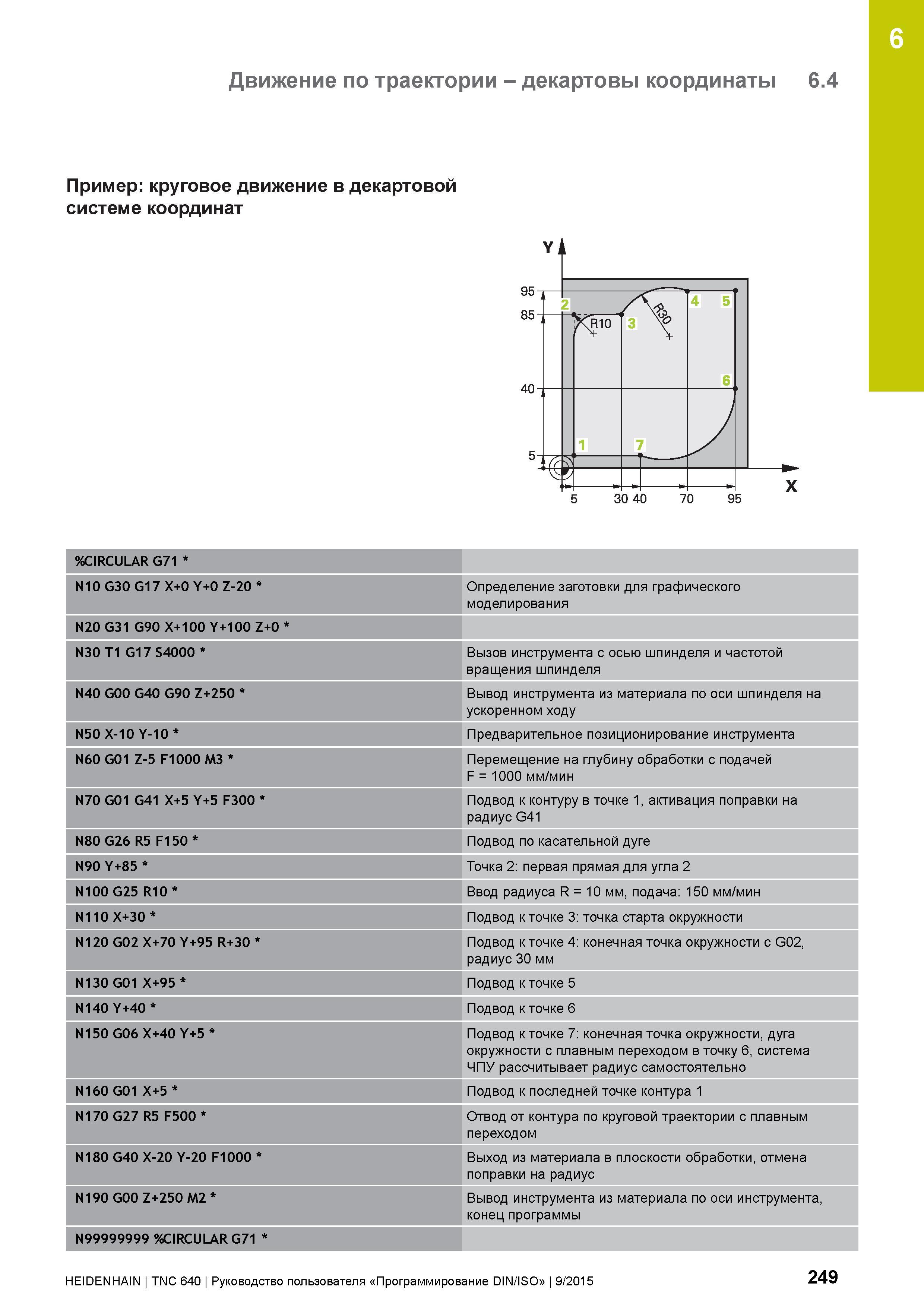

6 Движение по траектории - декартовы координаты 6.4 Пример: круговое движение в декартовой системе координат %CIRCULAR G71 N10 G30 G17 X+0 Y+0 Z-20 Определение заготовки для графического моделирования N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17 S4000 Вызов инструмента с осью шпинделя и частотой вращения шпинделя N40 G00 G40 G90 Z+250 Вывод инструмента из материала по оси шпинделя на ускоренном ходу N50 X-10 Y-10 Предварительное позиционирование инструмента N60 G01 Z-5 F1000 M3 Перемещение на глубину обработки с подачей F = 1000 мм/мин N70 G01 G41 X+5 Y+5 F300 Подвод к контуру в точке 1, активация поправки на радиус G41 N80 G26 R5 F150 Подвод по касательной дуге N90 Y+85 Точка 2: первая прямая для угла 2 N100 G25 R10 Ввод радиуса R = 10 мм, подача: 150 мм/мин N110 X+30 Подвод к точке 3: точка старта окружности N120 G02 X+70 Y+95 R+30 Подвод к точке 4: конечная точка окружности с G02, радиус 30 мм N130 G01 X+95 Подвод к точке 5 N140 Y+40 Подвод к точке 6 N150 G06 X+40 Y+5 Подвод к точке 7: конечная точка окружности, дуга окружности с плавным переходом в точку 6, система ЧПУ рассчитывает радиус самостоятельно N160 G01 X+5 Подвод к последней точке контура 1 N170 G27 R5 F500 Отвод от контура по круговой траектории с плавным переходом N180 G40 X-20 Y-20 F1000 Выход из материала в плоскости обработки, отмена поправки на радиус N190 G00 Z+250 M2 Вывод инструмента из материала по оси инструмента, конец программы N99999999 %CIRCULAR G71 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 249
