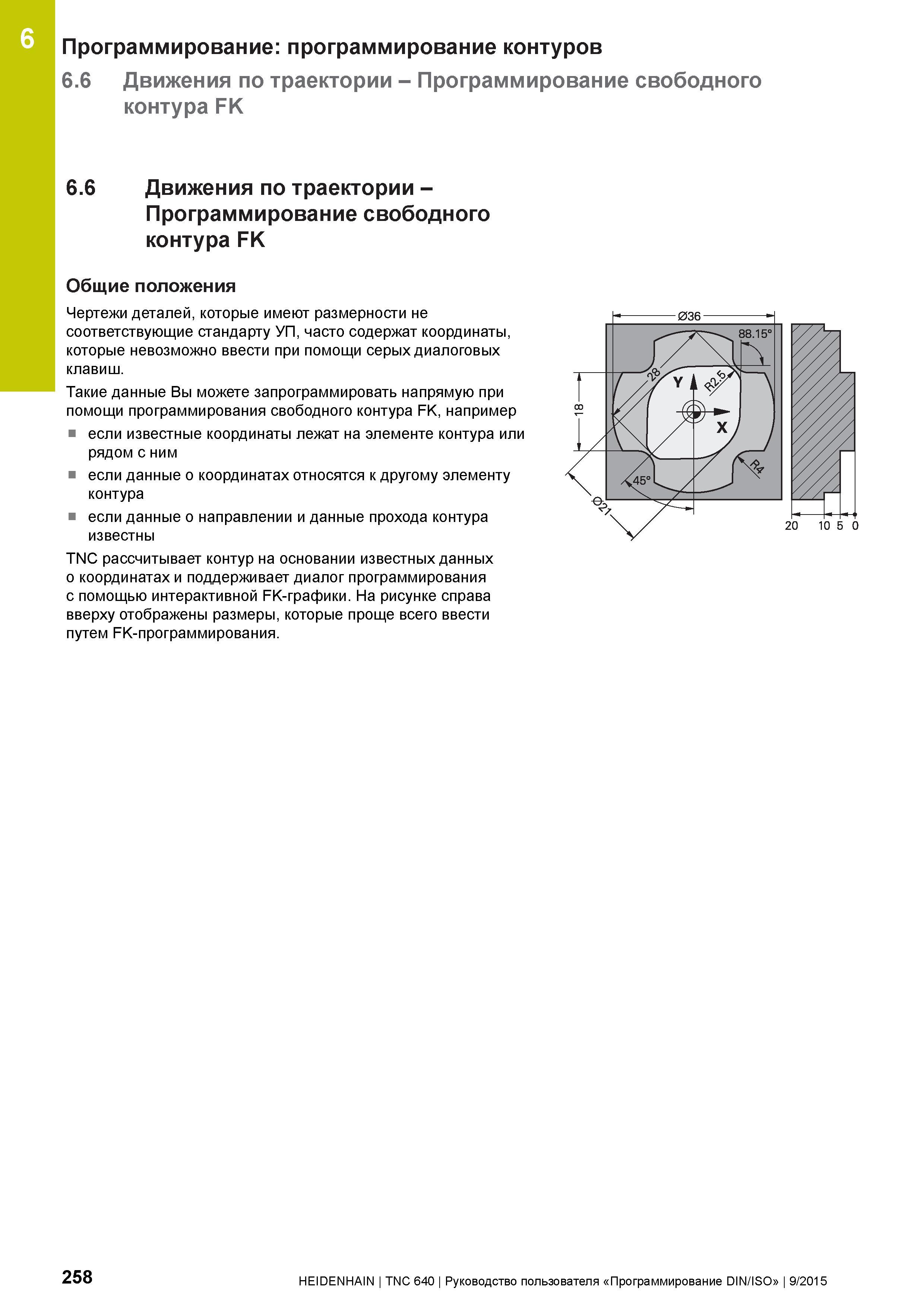

Программирование: программирование контуров 6.6 Движения по траектории - Программирование свободного контура FK 6 6.6 Движения по траектории - Программирование свободного контура FK Общие положения Чертежи деталей, которые имеют размерности не соответствующие стандарту УП, часто содержат координаты, которые невозможно ввести при помощи серых диалоговых клавиш. Такие данные Вы можете запрограммировать напрямую при помощи программирования свободного контура FK, например если известные координаты лежат на элементе контура или рядом с ним если данные о координатах относятся к другому элементу контура если данные о направлении и данные прохода контура известны TNC рассчитывает контур на основании известных данных о координатах и поддерживает диалог программирования с помощью интерактивной FK-графики. На рисунке справа вверху отображены размеры, которые проще всего ввести путем FK-программирования. 258 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
